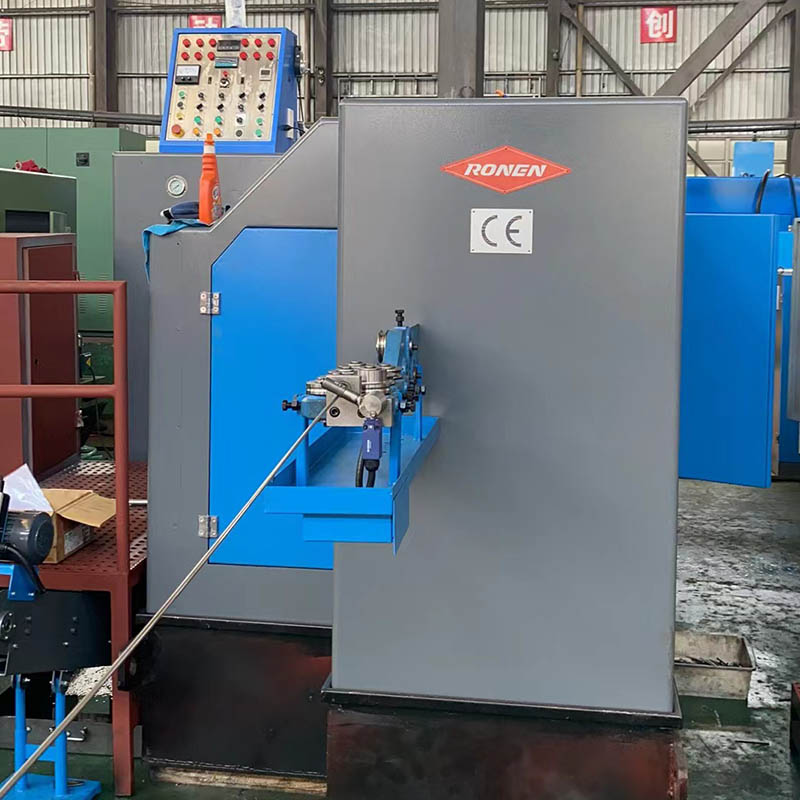

Ronen®3 matrice 3 Station Bolt Former formuje polotovar šroubu ve třech krocích: první matrice natahuje drát, druhá matrice tvaruje hlavu a třetí matrice ořezává přebytečné části. Jakmile jsou rozměry formy nastaveny, stroj bude pracovat automaticky, což je klíčová výhoda, která výrobcům pomáhá zvýšit efektivitu výroby a zajistit konzistentní kvalitu šroubů.
Formovač šroubů 3 Die 3 Station používá tři sady forem a tři po sobě jdoucí pracovní stanice k vytlačování kovového drátu za studena do polotovarů šroubů. Rychlost je mírná, vhodná pro továrny se středně velkými zakázkami a ty, které mají specifické požadavky na kvalitu.
3 Die 3 Station Bolt Former je stroj na tváření za studena, který tvoří hlavy šroubů třemi odlišnými procesy. Nařezané drátěné polotovary jsou postupně dopravovány třemi různými formami. Na každém stanovišti dopadá na polotovar specifický razník, který jej postupně směřuje a tvaruje. Třístupňovým procesem lze vyrobit hlavy šroubů s kompletní strukturou a dobrým tvarem.
Na prvním stanovišti 3 Die 3 Station Bolt Former jsou vyříznuté polotovary lisovány razníkem. Toto počáteční lisování zahájí proces pěchování, shromažďuje kov na jednom konci polotovaru. Tvoří základní kruhový prefabrikát, který se připravuje na přesnější tvarování v následných stanicích. Tato fáze je rozhodující pro normální tok kovu.
Třetí a poslední stanice lisu Bolt Former je místo, kde jemnozpracující razník nutí kov zcela vyplnit přesnou dutinu formy. Výsledkem bude hlava dokončená šroubem s kompletními rozměry a odlišnými vlastnostmi, jako je úplný tvar šestihranné hlavy nebo hlavy podložky.
| Model | Jednotka | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Kovací stanice | ŽÁDNÝ. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Kovací síla | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 115.000 | 120.000 |
| Max.prům | mm | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Max. délka odříznutí | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Rychlost výstupu | ks/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Zdvih | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Zdvih hlavního beranu | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Výkon hlavního motoru | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Celkové zatemnění odříznuté matrice | mm | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| Celkové ztmavení razníku | mm | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| Celkové ztlumení hlavní matrice | mm | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| Die hřiště | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Přibližná hmotnost | Tón | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Použitelný šroub prům | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Délka stopky polotovaru | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Celkově stmívá | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Rysem 3 Die 3 Station Bolt Former je to, že formy jsou nezávislé a proces ladění je jednoduchý. Tyto tři sady forem se instalují samostatně. Pokud se některý z nich opotřebuje, vyměňte jej samostatně. Tlak na každé pracovní stanici lze individuálně nastavit. Tělo stroje není těžké a z podlahy běžné dílny není třeba dělat základ.
