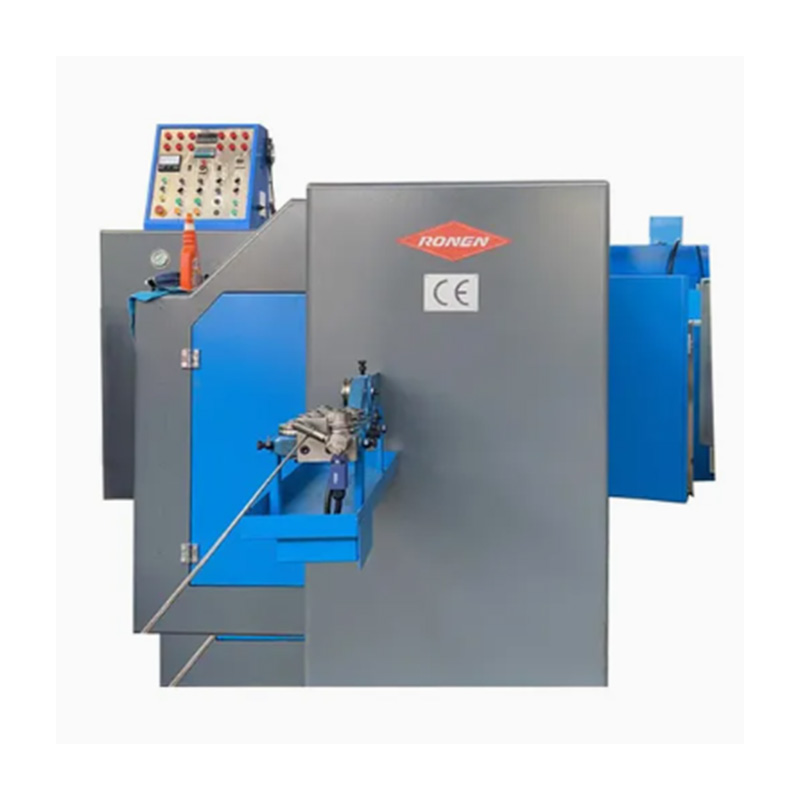

Ronen®5 Die 6 Station Bolt Former dokončuje výrobu polotovarů šroubů v šesti po sobě jdoucích krocích: řezání drátem, vytlačování, tvarování hlavy a ořezávání. Nevyžaduje od dodavatelů samostatný nákup pomocného zařízení nebo komponentů. Stačí zavést drát, nastavit specifikace na panelu a stroj může pracovat nepřetržitě.
5 Die 6 Station Bolt Former používá pět sad forem a šest po sobě jdoucích pracovních stanic k vytlačování kovového drátu za studena do relativně složitých polotovarů šroubů. Zvládne dráty různých velikostí a je vhodný pro výrobu šroubů se stupňovitými díly a speciálně tvarovanými hlavami.
5 Die 6 Station Bolt Former je pokročilý stroj na řezání za studena speciálně navržený pro výrobu složitých nebo velkých šroubů. Používá pět forem a šest stanic k provádění řady operací na polotovaru drátu. Další stanice umožňují další kroky, jako je ořezávání hran, děrování nebo vícenásobné jemné zpracování, což umožňuje vytváření složitých geometrií hlavy, které jednoduché stroje nedokážou dosáhnout.
Tento proces začíná přiváděním cívek drátu do 5-ti zápustkového 6-staničního šroubovače. Drát je nejprve narovnán rovnacím strojem, aby se odstranily jakékoli ohyby, a poté je nařezán na konkrétní délky přesným řezacím strojem, aby se vytvořily sochory. Konzistence předvalků je zásadní, protože poskytuje potřebný přesný objem kovu pro následné vícenásobné tvářecí stupně.
Více stanic Bolt Former může provádět specializované operace. To zahrnuje vytvoření počátečních zářezů pro unášecí drážku, vytlačování různých částí tyčové sekce, ořezávání otřepů a nakonec vytvoření kompletního obrysu hlavy. Tento postupný přístup je zásadní pro složité typy hlav.
Prodejní přednost 5 Die 6 Station Bolt Former je, že dokáže vyrábět šrouby složitého tvaru s relativně stabilní přesností. Šest pracovišť má jasně definované úkoly: 1. pracoviště pro podávání a řezání, 2. pracoviště pro prvotní tvarování tvaru hlavy, 3. pracoviště pro předlisování detailů hlavy, 4. pracoviště pro obrábění stupňů nebo drážek tyčového dílu, 5. pracoviště pro přesné lisování hlavy a tyčového dílu a 6. pracoviště pro finální tvarování každého dílu, aby se zajistilo, že každý díl odpovídá rozměrům.
| Model | Jednotka | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-130S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Kovací stanice | ŽÁDNÝ. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Kovací síla | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Max.prům | mm | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Max. délka odříznutí | mm |
80 |
80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Výstupní rychlost | ks/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Zdvih | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Zdvih hlavního beranu | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Výkon hlavního motoru | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Celkové zatemnění odříznuté matrice | mm | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| Celkové ztmavení razníku | mm | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| Celkové ztlumení hlavní matrice | mm | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| Die hřiště | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Přibližná hmotnost | Tón | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Použitelný šroub prům | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Délka stopky polotovaru | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Celkově stmívá | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
