Vřeteno stroje na válcování závitů z legované oceli od společnosti Ronen® využívá kombinaci dvouřadého hřídele jehlového válce a válcového hřídele válce, požadavky na přesnost a tuhost vřetena jsou zaručeny. Jako výrobce válcovacích strojů na šroubové díly vám můžeme poskytnout velké množství modelů zařízení, ze kterých si můžete vybrat, pokud potřebujete, neváhejte nás kontaktovat.
Vlastnosti stroje na válcování závitů součástí z legované oceli:
1. Pevné válcování dvojúčelové.
2. Infeed skateboard využívá hydraulický převod a umístění je přesné.
3.Vhodné pro zpracování malého stoupání, délky obrobku.
4.použití čtvercové kolejnice, kolejnice po tepelném zpracování po broušení, mechanická kluzná hladká pevnost k posílení.
5.Převodovka se šroubovými převody, tepelné zpracování ozubených kol po broušení pro snížení hluku.
2. Parametr produktu (specifikace)
Dvounápravový hydraulický stroj na válcování závitů z legované oceli:
|
Modelka |
M4-M20 |
M2-M12 |
|
Metoda rolování |
Odvalování jednoho nebo kontinuálního kusu závitu |
Odvalování jednoho nebo kontinuálního kusu závitu |
|
Rozsah průměrů válcovaných obrobků |
ø3,2-ø19,2mm |
ø1,65-ø11,2mm |
|
Rozsah stoupání závitu |
0,4-2,5P |
0,4-1,5P |
|
Maximální délka vlákna |
Pevné nebo průběžné podávání |
Pevné nebo průběžné podávání |
|
Rychlost otáčení |
30 ot./min |
40 ot./min |
|
Vnější průměr válečku |
ø95-ø120mm |
ø 98 mm |
|
Vnitřní průměr válečku (drážka) |
ø50,5 mm (8×4) |
ø50,5 mm (8×4) |
|
Tloušťka válečku |
60 mm |
50 mm |
|
Kapacita |
80 ks/min |
80-220 ks/min |
|
Hostitelský motor |
3HP |
3HP 8N 2,2KW |
|
Hydraulický motor |
2HP (1,5 kW) |
2HP (1,5 kW) |
|
Hmotnost |
680 kg |
3600 kg |
|
Mechanický objem |
1100*1000*1200 mm |
1000*1450*750mm |
Třínápravový stroj na válcování závitů typu vačky z legované oceli:
|
Modelka |
M12-M35 |
M20-M60 |
|
Metoda rolování |
Odvalování jednoho kusu závitu |
Odvalování jednoho kusu závitu |
|
Rozsah průměrů válcovaných obrobků |
ø11,2--ø34,2mm |
ø19,2-ø59,2mm |
|
Rozsah stoupání závitu |
0,5-2,5P |
0,8-3,5P |
|
Maximální délka vlákna |
26 mm |
26 mm |
|
Rychlost otáčení |
480 ot./min |
300 ot./min |
|
Vnější válec průměr |
ø45-ø75mm |
ø52-ø115mm |
|
Vnitřní průměr válečku (drážka) |
ø35mm (10×5) |
ø40mm (12×6) |
|
Tloušťka válečku |
30 mm |
30 mm |
|
Kapacita |
28 ks/min |
20 ks/min |
|
Hostitelský motor |
1,5 kW |
3 kW |
|
Hydraulický motor |
380v |
380v |
|
Hmotnost |
220 kg |
280 kg |
|
Mechanický objem |
1000*850*1250mm |
1100*950*1250mm30mm |
Tříosý stroj na válcování závitů z legované oceli s průběžným posuvem:
|
Modelka |
Max. Vlákno Průměr (mm) |
Max. Vlákno Délka (mm) |
Pohyblivé raznice Stacionární délka (mm) (D*TH.*Š) |
Motor (kw) |
Kapacita (ks/min) |
Hlasitost (D*Š*V) (m) |
Hmotnost (Kg) |
|
|
M6-70 |
8 |
70 |
125*25*70 |
110*25*70 |
4 |
80-100 |
1,60*1,60*1,35 |
1300 |
|
M8-80 |
10 |
80 |
170*30*80 |
150*30*130 |
5.5 |
80-100 |
1,74*1,36*1,20 |
1500 |
|
M10-130 |
12 |
130 |
170*30*130 |
150*30*130 |
7.5 |
70-90 |
2,00*1,48*1,25 |
2000 |
|
M12-160 |
14 |
160 |
210*40*160 |
190*40*200 |
11 |
40-50 |
2,45*1,80*1,45 |
2800 |
|
M14-200 |
16 |
200 |
210*40*200 |
190*40*200 |
15 |
30-40 |
2,50*1,65*1,50 |
3500 |
|
M16-200 |
18 |
200 |
210*45*200 |
190*45*200 |
15 |
30-40 |
2,75*2,10*1,65 |
4000 |

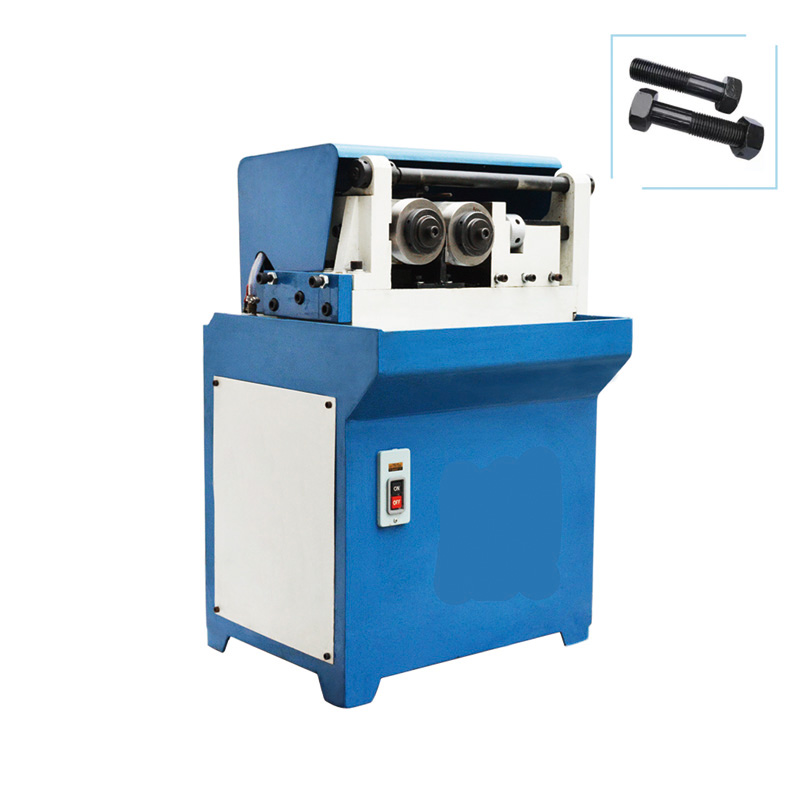

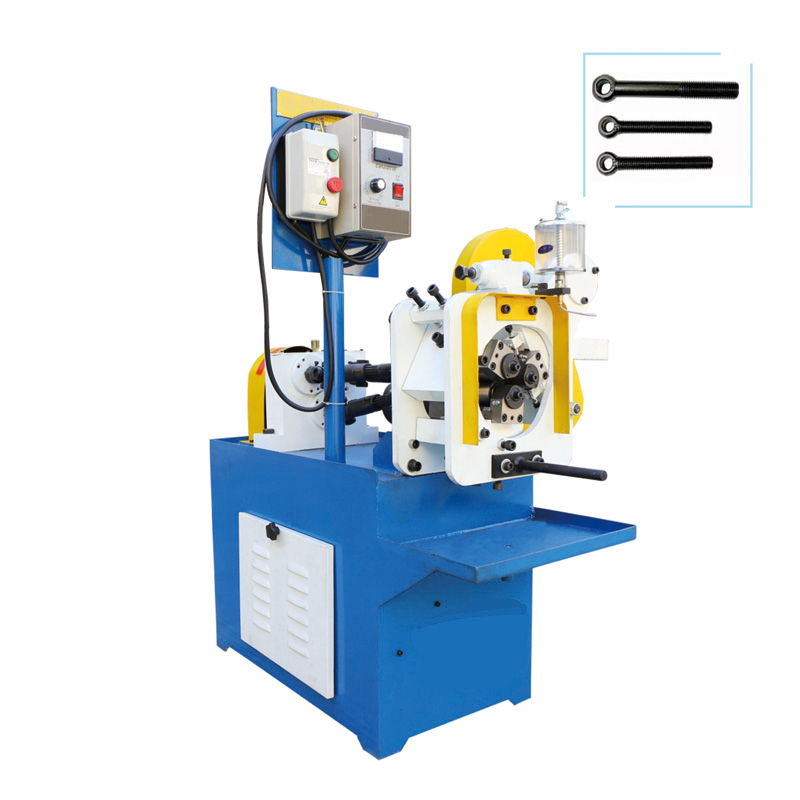

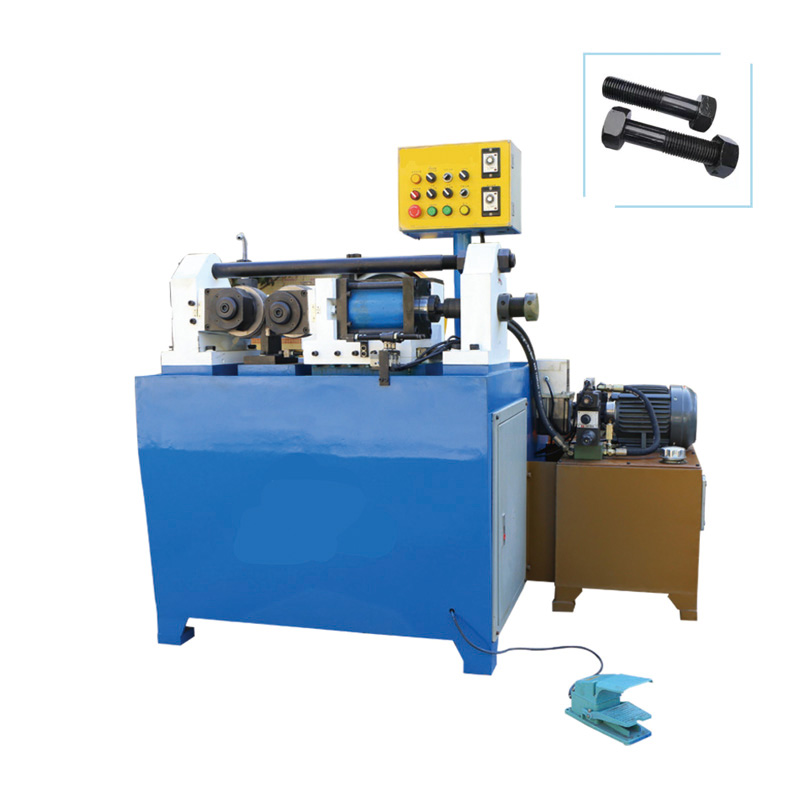

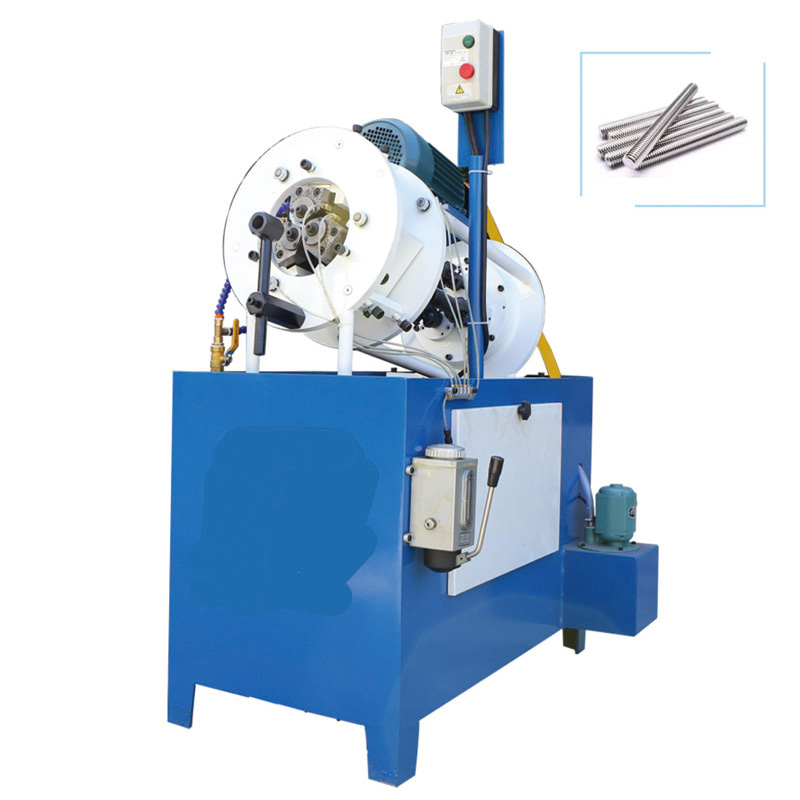

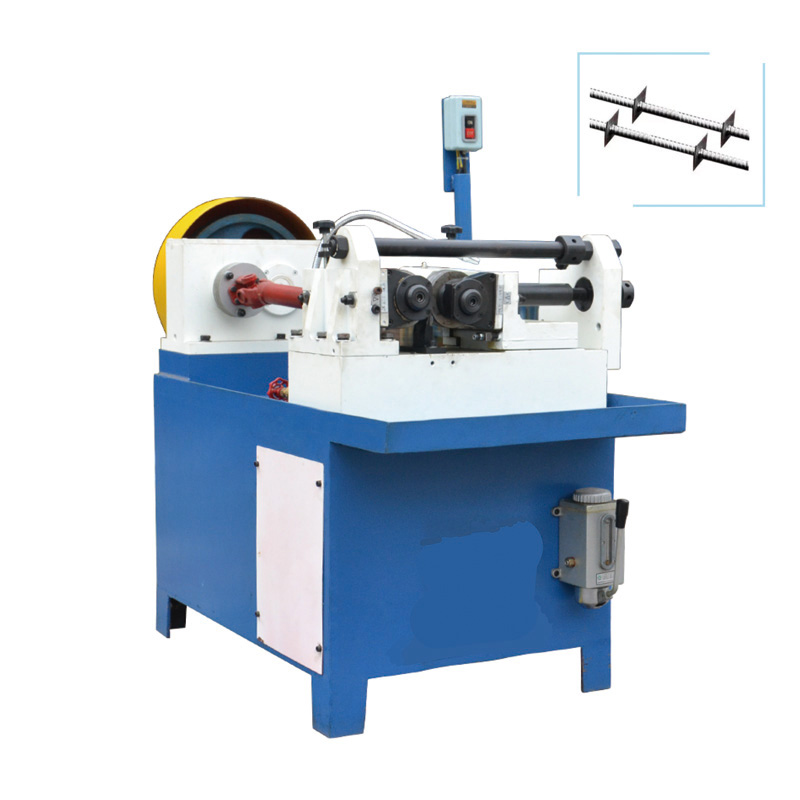

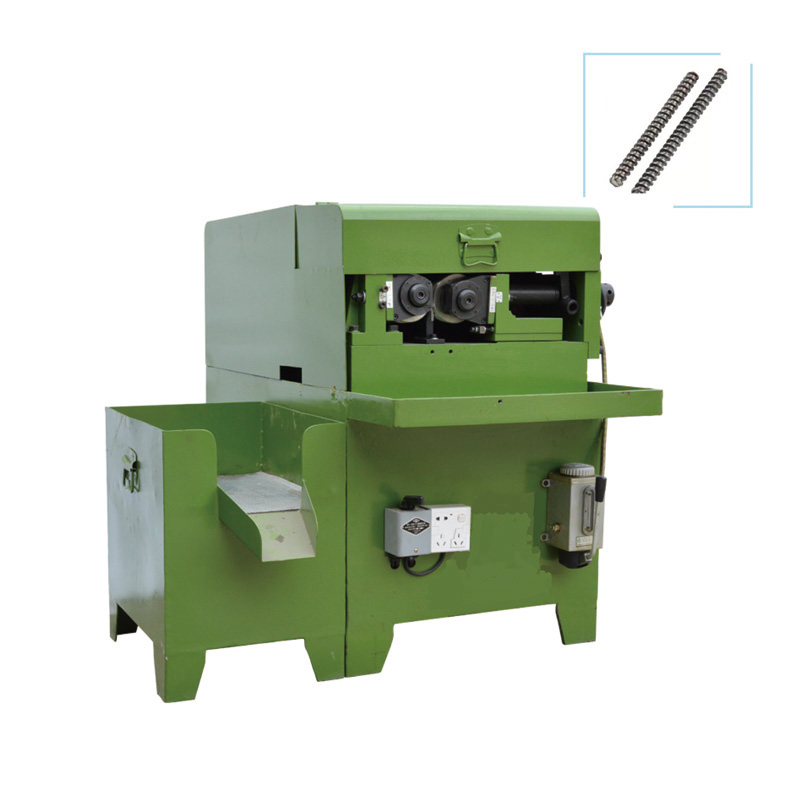

Displej stroje
Stroj na válcování závitů součástí z legované oceli:
Hotové výrobky:
Video zobrazení produktu
Video k válcování závitu části šroubu z legované oceli.
Související produkty
RONEN MACHINERY je ceněným výrobcem při výrobě studených hlavičkových strojů (spojovačů) v Číně. Poskytujeme také stroj na řezání závitů za studena, stroj na tvarování matic, stroj na kování šroubů, třídicí stroj na síto, vrtací stroj, stroj na tvarování šroubů atd.
Certifikace
Certifikáty pro válcování závitů na šrouby z legované oceli.
FAQ
Otázka: Máte certifikaci CE?
Odpověď: Ano, máme certifikaci CE.
Otázka: Jaké je napájení stroje?
A: Standardní napájecí zdroj v Číně je 380V, 3P, 50Hz. Můžeme také přizpůsobit podle toho.
Otázka: Jaká je platební lhůta?
Odpověď: Platební lhůta je 30% záloha a 70% před odesláním (režim T / T), přijímáme také jiné platební podmínky, jako je L / C, DA, D / P atd.
Otázka: Co si u nás můžete koupit?
A: Stroj na řezání za studena, stroj na kování za studena, stroj na šrouby, šrouby, závitovací stroj atd.
Otázka: Poskytujete nějaké školení, abyste zajistili, že naši uživatelé budou moci dobře obsluhovat stroj na válcování závitů součástí ze slitinové oceli?
Odpověď: Poskytneme podrobné video a pokyny pro stroj. Můžeme také zajistit školení. Obsluha stroje je snadná (Než zařídíme přepravu, musíme dokončit uvedení do provozu, abyste mohli stroj používat po obdržení.) a RONEN MACHINERY také poskytne video s průvodcem a servis při používání stroje online. Mimochodem, akceptujeme, že přijdete do naší továrny nebo jdeme do vašich továren, abychom uvedli stroj do provozu.
