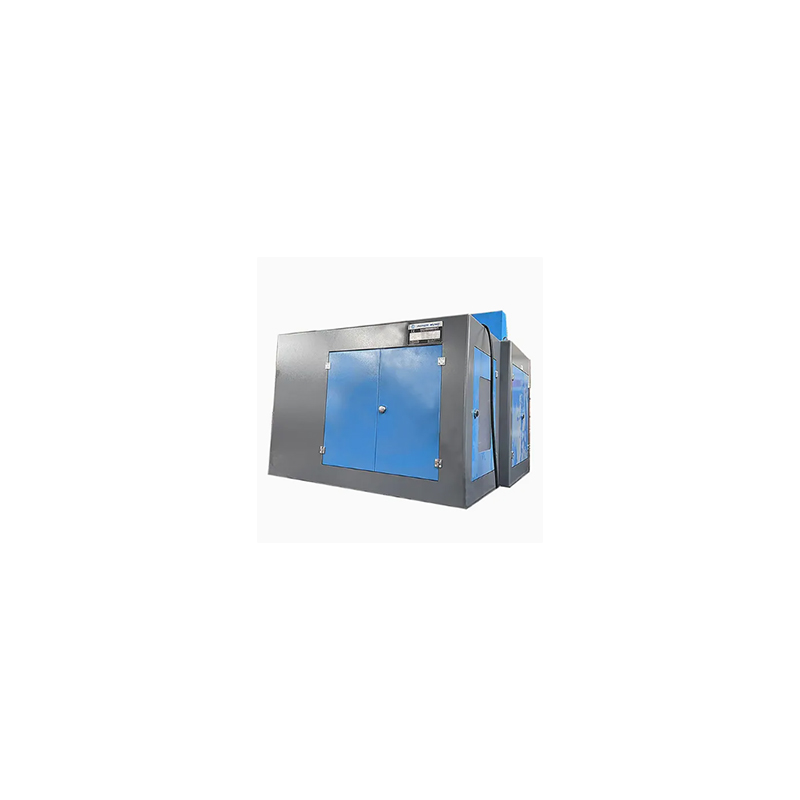

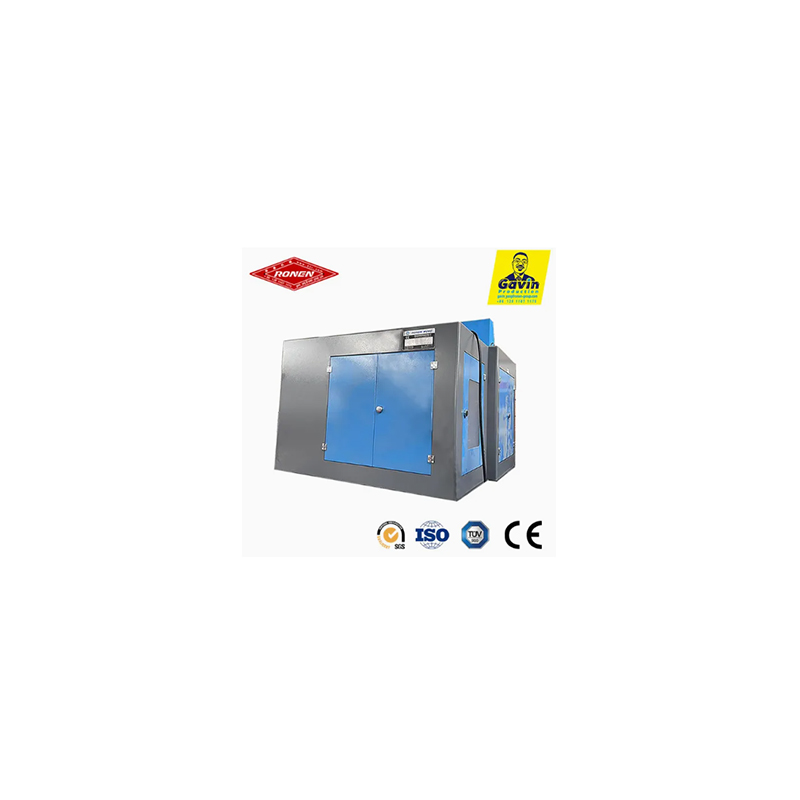

Vysokorychlostní formovač šroubů Ronen® je oblíbený u mnoha výrobců. Dokáže rychle přeměnit kovový drát na polotovary šroubů. Jedním tahem dokončí tvarování hlavy šroubu a konečnou úpravu táhla. Stačí vložit drát, nastavit velikost a stroj bude fungovat stabilně bez častých zastávek.
High Speed Bolt Former je speciálně navržen pro rychlé zpracování polotovarů šroubů. Nejprve narovnejte a odstřihněte kovový drát. Potom pomocí několika sad forem plynule vytlačujte hlavu a dřík šroubu. Celý proces je plně automatizovaný.
High Speed Bolt Former je stroj pro řezání za studena speciálně navržený pro dosažení maximálního výrobního výkonu. Jeho základní funkce jsou stejné jako u standardního hlavičkového stroje – řezání drátu a tvarování hlav šroubů – ale byl optimalizován pro rychlost cyklu. Hlavním konstrukčním cílem je vyrábět velké množství polotovarů hlavových šroubů za minutu, díky čemuž je vhodný pro hromadnou výrobu.
Stroj se vyznačuje těžším a robustnějším rámem a robustnějším klikovým hřídelem, aby vydržel vyšší namáhání způsobené rychlým provozem. Pohonný systém byl navržen s ohledem na dobře vyvážený design, jehož výsledkem jsou minimální vibrace při vysokých rychlostech. Jeho robustní konstrukce umožňuje stroji pracovat spolehlivě a spolehlivě při maximální specifikované rychlosti cyklu bez rizika nadměrného opotřebení nebo poruchy.
Jednou z klíčových vlastností High Speed Bolt Former je jeho rychlý a přesný převodový mechanismus. Konstrukce prstů nebo svorek používaných k pohybu polotovarů šroubů mezi různými hlavními stanicemi je zaměřena na dosažení minimálního pohybu a rychlého spuštění. Načasování přenosu je klíčové pro dosažení vysokorychlostního provozu, protože jakékoli zpoždění mezi stanicemi omezí celkovou produktivitu.
| Model | Jednotka | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Kovací stanice | ŽÁDNÝ. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Kovací síla | Kgf | 35 000 | 60 000 | 60 000 | 80 000 | 80 000 | 115.000 | 120.000 | 120.000 |
| Max.prům | mm |
Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Max. délka odříznutí | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Výstupní rychlost | ks/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Zdvih | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Zdvih hlavního beranu | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Výkon hlavního motoru | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Celkové zatemnění odříznuté matrice | mm |
Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| Celkové ztmavení razníku | mm |
Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| Celkové ztlumení hlavní matrice | mm |
Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| Rozteč | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Přibližná hmotnost | Tón | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Použitelný šroub prům | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 |
8-12.7 |
8-12.7 |
| Délka stopky polotovaru | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Celkově stmívá | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Klíčovými vlastnostmi vysokorychlostního formovače šroubů je rychlé přepínání forem a vysoká stabilita. Tělo je vyrobeno ze silné litiny. Při vysokorychlostním provozu způsobuje malé vibrace a nezpůsobí deformaci hlavy šroubu v důsledku otřesů. Zajistěte, aby hmotnost a velikost každého kusu materiálu byly jednotné, takže při následném zpracování závitů není potřeba žádná další úprava.
