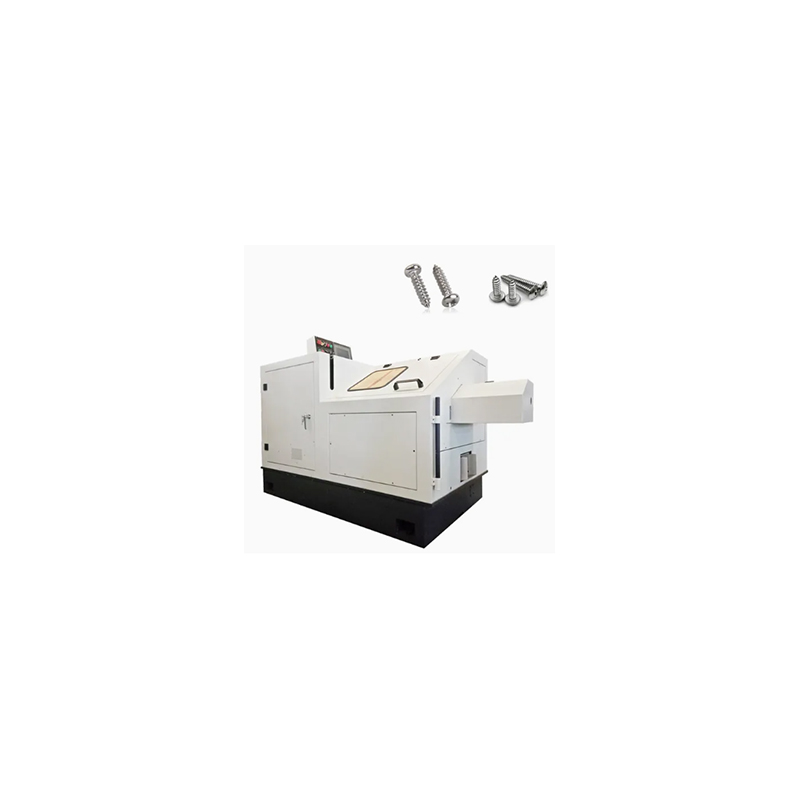

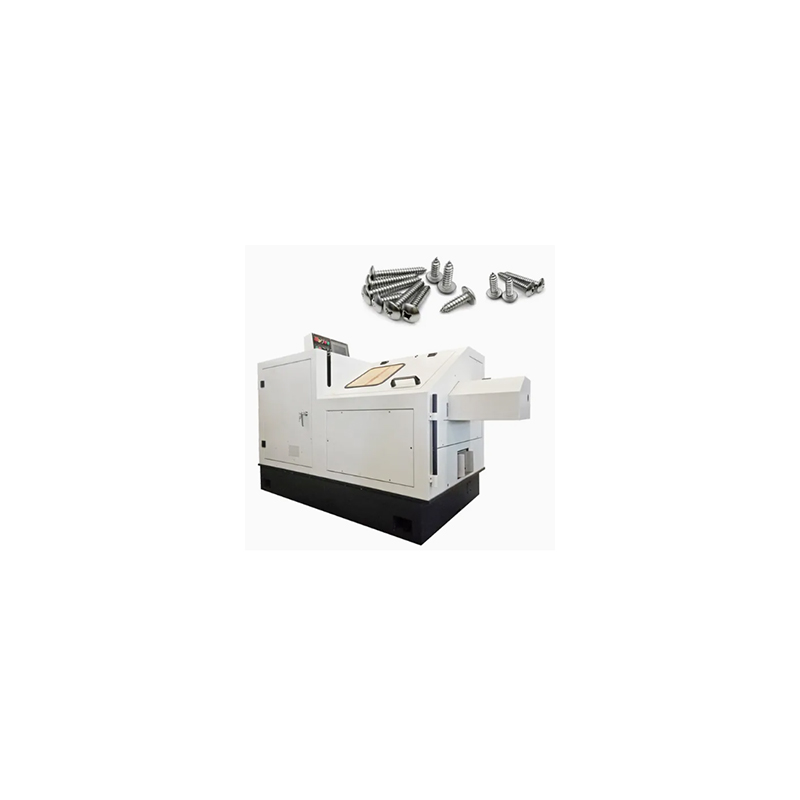

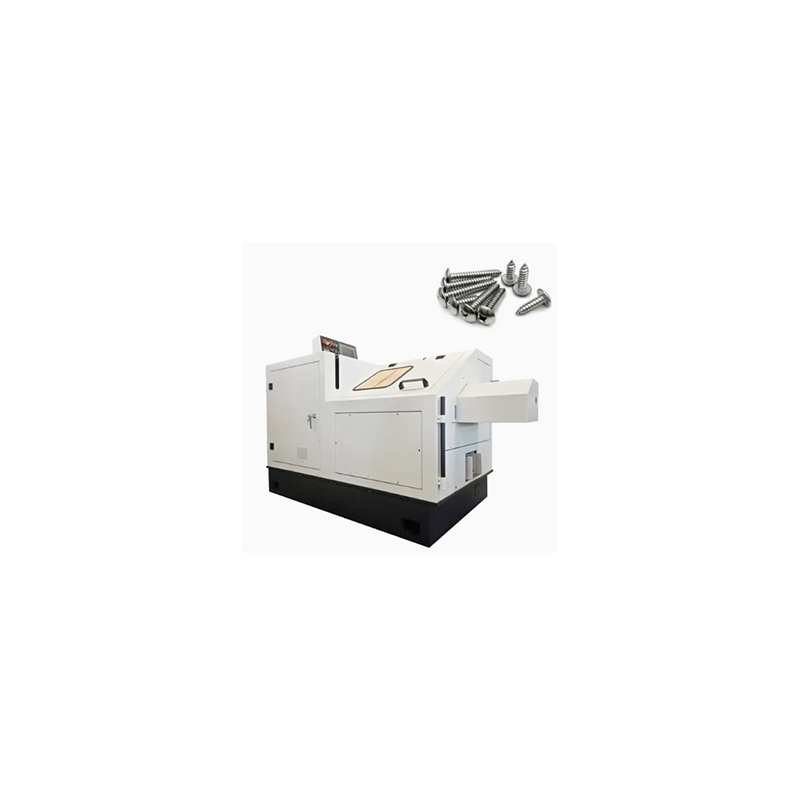

Stroj s výrobou mikro šroubů Ronen® je určen pro výrobu miniaturních šroubů. Může transformovat tenké kovové dráty na šrouby s jemnými závity. Vše, co musíte udělat, podle výrobců je vložit tenký drát a stroj ořízne šroubovou hlavu a závit najednou.
Stroj na výrobu mikro šroubů je zařízení speciálně navržené pro výrobu extrémně malých šroubů. Může zpracovat tenké kovové dráty do miniaturních šroubů. Nejprve odřízne drát, poté vytlačí hlavu šroubu a nakonec jej navlékne. Celý proces je plně automatický.
Stroj s výrobou mikro šroubů může produkovat extrémně malé šrouby, obvykle s průměrem menším než M2. Jedná se o vysoce přesný integrovaný systém, který transformuje tenký drát na hotové miniaturní šrouby prostřednictvím chladného formování. Od krmení drátu po tvarování hlavy a zpracování nití byl celý proces miniaturizován, jehož cílem bylo zvládnout drobné a přesné komponenty s vysokou přesností.
Stroj na výrobu mikro šroubů začíná velmi tenkým drátem, který je obvykle navinut na malé cívce. Mechanismus krmení je zásadní; Musí posílit drát v malých a přesných krocích. Vysoký přesný narovnávací stroj může eliminovat jakékoli ohyby a poté ultra jemný střihový stroj nakrájel vodič na polotovary. Konzistence délky prázdného je nanejvýš důležitá, protože i ten nejmenší rozdíl může ovlivnit velikost konečného šroubu.
Jádrem stroje je stroj na mikro studena. Tato část používá extrémně vysoký tlak k provedení nadpisu na konci malého drátu na vytvoření hlavy šroubu. Punch a samotná forma jsou velmi malé a musí být vyrobeny s extrémně vysokými tolerancemi, aby se vytvořilo čistý a zřetelný tvar hlavy šroubu v takovém malém měřítku, aniž by poškodil části.
| Zadané na |
X15-30G | X15-37G | X15-50G | X15-63G | X15-76G | X15-100G | Z32G-51 | X0650 | X0685 | X06127 | X0860 | X08100 |
| Hlavní motor | 3KW (4HP) | 3KW (4HP) | 3KW (4HP) |
3KW (4HP) |
3KW (4HP) |
3KW (4HP) |
5,5 kw | 4KW | 4KW | 5,5 kw | 7,5 kW | 7,5 kW |
| Průměr | 2,3 ~ 5 mm | 2,3 ~ 5 mm | 2,3 ~ 5 mm | 2,3 ~ 5 mm |
2,3 ~ 5 mm |
2,3 ~ 5 mm |
2,3 ~ 5 mm |
Max.6mm | Max.6mm |
Max.6mm |
Max.8mm |
Max.8mm |
| Délka | 6 ~ 30 mm | 6 ~ 37 mm | 6 ~ 50 mm | 6 ~ 63 mm | 6 ~ 76 mm | 75 ~ 100 mm | Max.15 mm | Max.50 mm | Max.85 mm | Max.127mm | Max.60 mm | Max.100 mm |
| Hlavní | Φ34,5*50 mm |
Φ34,5*55 mm |
Φ34,5*67 mm |
Φ34,5*80 mm |
Φ34,5*100 mm |
Φ34,5*115 mm |
|
Φ45*108 mm |
Φ45*108 mm |
Φ45*150 mm |
Φ60*128 mm |
Φ60*128 mm |
| 1. úder | Φ31*73 mm |
Φ31*73 mm |
Φ31*73 mm |
Φ31*73 mm |
Φ31*73 mm |
Φ31*73 mm |
|
Φ36*94 mm |
|
Φ36*94 mm |
Φ38*107 mm |
Φ38*107 mm |
| 2. Punch | Φ31*73 mm |
Φ31*73 mm |
Φ31*73 mm |
Φ31*73 mm |
Φ31*73 mm |
Φ31*73 mm |
|
Φ36*60 mm |
|
|
Φ38*107 mm |
|
| Řezání umírání | Φ19*35 mm |
Φ19*35 mm |
Φ19*35 mm |
Φ19*35 mm |
Φ19*35 mm |
Φ19*35 mm |
|
|
|
|
|
|
| Řezačka | 10*32*63 mm | 10*32*63 mm |
10*32*63 mm |
10*32*63 mm |
10*32*63 mm |
10*32*63 mm |
|
10*25 mm | 10*25 mm | 10*25 mm | 12*28 mm | 12*28 mm |
| Rychlost | 260-300ks/min. | 190-215pcs/min. | 180-195PCS/min. | 130-150pcs/min. | 120-135PC/min. | 85-100pcs/min. | Max.800pcs/min. nastavitelný | 130ks/min. | 80ks/min. | 70ks/min. | 60-100pcs/min. | 60-80ks/min. |
| Hmotnost | 2300 kg | 2300 kg | 2300 kg | 2300 kg | 2300 kg | 2300 kg | 4200 kg | 2200 kg | 2200 kg | 2500 kg | 4000 kg | 4200 kg |
Hlavním prvkem stroje na výrobu mikro šroubů je jeho extrémně vysoká přesnost. Jeho mechanismus krmení může pevně uchopit extrémně jemné drátěné nití bez sklouznutí nebo lámání. Klepnutím na závit je extrémně malý a je vybaven automatickým mazáním. Vtiskové otvory, které vytváří, jsou hladké a mohou být snadno zašroubovány do ořechů, aniž by se zasekly.
