S dlouholetými zkušenostmi ve výrobě Válcovačky závitů. Ronen® může dodat širokou škálu vysoce kvalitních strojů na válcování závitů. Stroj na válcování závitů se šroubem s olejovou zátkou je druh multifunkčního obráběcího stroje pro tváření za studena a funkce válcování závitů se používá k navlékání, přímému a keprovému tlaku ve studeném stavu v rozsahu válcovacích tlaků.
Výhody stroje na válcování závitů se šroubem na olejovou zátku:
1.Vřeteno s dvouřadými jehlovými ložisky a válečkovými ložisky v kombinaci pro zajištění přesnosti a požadavků na tuhost vřetena.
2.Převodový systém pomocí vícepolární vřetenové převodovky, k dosažení hladkého přenosu, snadného řazení.
3.Hydraulický systém využívá modulární ventily, malý půdorys, krásný vzhled, stabilní výkon, snadné použití a údržbu.
4. Řídicí systém stroje může snadno zvolit ruční, poloautomatické, automatické tři způsoby úpravy pracovní doby pomocí nového digitálního číselníku přímo řízeného času válečkového systému a doby pauzy.
2. Parametr produktu (specifikace)
Dvounápravový stroj na válcování závitů s hydraulickým olejem:
|
Modelka |
M4-M20 |
M2-M12 |
|
Metoda rolování |
Odvalování jednoho nebo kontinuálního kusu závitu |
Odvalování jednoho nebo kontinuálního kusu závitu |
|
Rozsah průměrů válcovaných obrobků |
ø3,2-ø19,2mm |
ø1,65-ø11,2mm |
|
Rozsah stoupání závitu |
0,4-2,5P |
0,4-1,5P |
|
Maximální délka vlákna |
Pevné nebo průběžné podávání |
Pevné nebo průběžné podávání |
|
Rychlost otáčení |
30 ot./min |
40 ot./min |
|
Vnější průměr válečku |
ø95-ø120mm |
ø 98 mm |
|
Vnitřní průměr válečku (drážka) |
ø50,5 mm (8×4) |
ø50,5 mm (8×4) |
|
Tloušťka válečku |
60 mm |
50 mm |
|
Kapacita |
80 ks/min |
80-220 ks/min |
|
Hostitelský motor |
3HP |
3HP 8N 2,2KW |
|
Hydraulický motor |
2HP (1,5 kW) |
2HP (1,5 kW) |
|
Hmotnost |
680 kg |
3600 kg |
|
Mechanický objem |
1100*1000*1200 mm |
1000*1450*750mm |
Třínápravový stroj na válcování závitů s vačkou typu olejové zátky:
|
Modelka |
M12-M35 |
M20-M60 |
|
Metoda rolování |
Odvalování jednoho kusu závitu |
Odvalování jednoho kusu závitu |
|
Rozsah průměrů válcovaných obrobků |
ø11,2--ø34,2mm |
ø19,2-ø59,2mm |
|
Rozsah stoupání závitu |
0,5-2,5P |
0,8-3,5P |
|
Maximální délka vlákna |
26 mm |
26 mm |
|
Rychlost otáčení |
480 ot./min |
300 ot./min |
|
Vnější válec průměr |
ø45-ø75mm |
ø52-ø115mm |
|
Vnitřní průměr válečku (drážka) |
ø35mm (10×5) |
ø40mm (12×6) |
|
Tloušťka válečku |
30 mm |
30 mm |
|
Kapacita |
28 ks/min |
20 ks/min |
|
Hostitelský motor |
1,5 kW |
3 kW |
|
Hydraulický motor |
380v |
380v |
|
Hmotnost |
220 kg |
280 kg |
|
Mechanický objem |
1000*850*1250mm |
1100*950*1250mm30mm |
Tříosý stroj na válcování závitů s průchozím přívodem oleje:
|
Modelka |
Max. Vlákno Průměr (mm) |
Max. Vlákno Délka (mm) |
Pohyblivé raznice Stacionární délka (mm) (D*TH.*Š) |
Motor (kw) |
Kapacita (ks/min) |
Hlasitost (D*Š*V) (m) |
Hmotnost (Kg) |
|
|
M6-70 |
8 |
70 |
125*25*70 |
110*25*70 |
4 |
80-100 |
1,60*1,60*1,35 |
1300 |
|
M8-80 |
10 |
80 |
170*30*80 |
150*30*130 |
5.5 |
80-100 |
1,74*1,36*1,20 |
1500 |
|
M10-130 |
12 |
130 |
170*30*130 |
150*30*130 |
7.5 |
70-90 |
2,00*1,48*1,25 |
2000 |
|
M12-160 |
14 |
160 |
210*40*160 |
190*40*200 |
11 |
40-50 |
2,45*1,80*1,45 |
2800 |
|
M14-200 |
16 |
200 |
210*40*200 |
190*40*200 |
15 |
30-40 |
2,50*1,65*1,50 |
3500 |
|
M16-200 |
18 |
200 |
210*45*200 |
190*45*200 |
15 |
30-40 |
2,75*2,10*1,65 |
4000 |

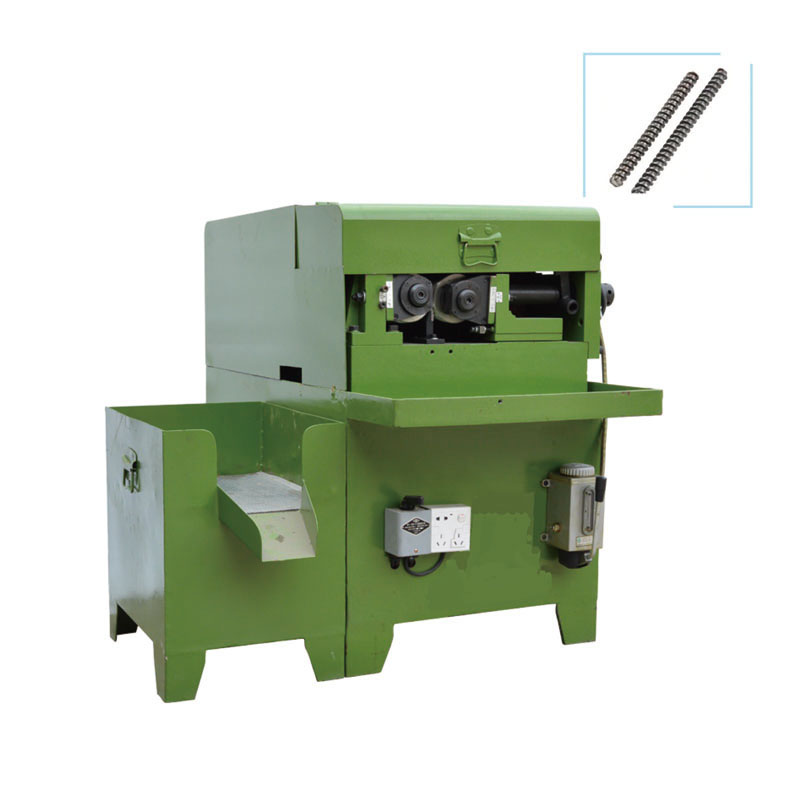

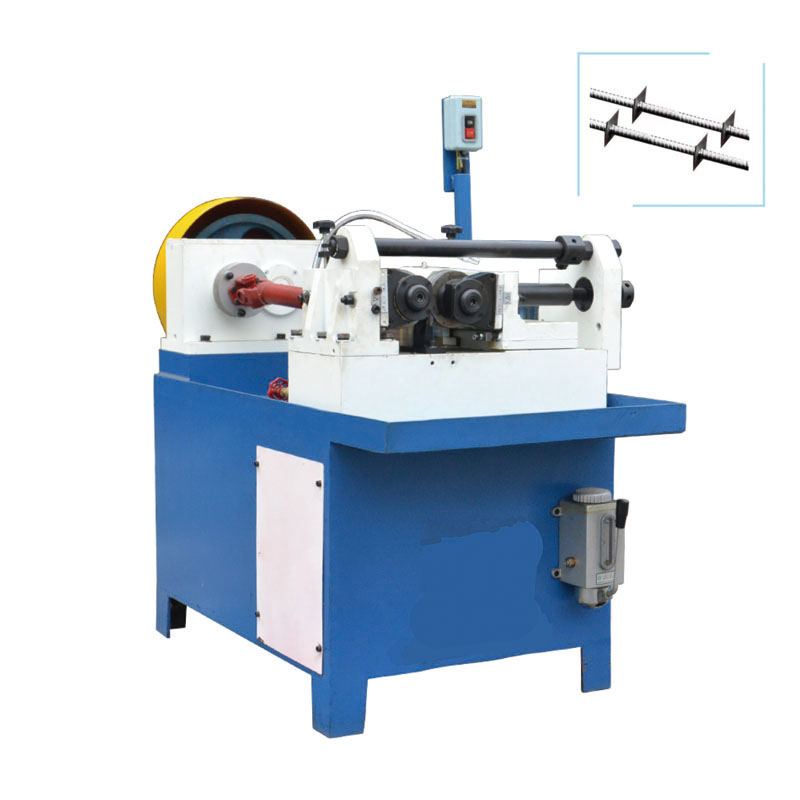

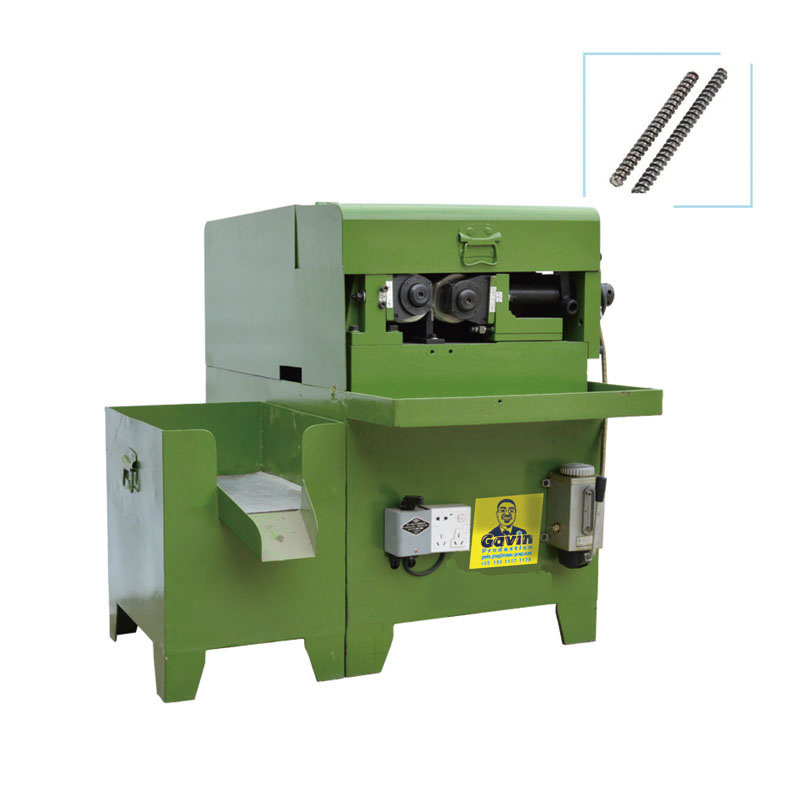

Displej stroje
Stroj na válcování závitů se šroubem na olejovou zátku:
Hotové výrobky:
Video zobrazení produktu
Video stroj na válcování závitů se šroubem na olejovou zátku.
Související produkty
RONEN MACHINERY je speciální výroba pro výrobu strojů na kování za studena (spojovací materiál) v Číně. Nejenže nabízí stroj na válcování závitů na olejové zátky, ale také poskytuje stroj na výrobu šroubů za studena, stroj na výrobu matic, stroj na tváření šroubů, třídicí stroj, závitování šroubů matic stroj, stroj na výrobu šroubů atd.
Certifikace
Certifikáty pro válcování závitů šroubů na olejové zátky.
FAQ
Otázka: Poskytujete vlastní služby?
Odpověď: Ano, přizpůsobujeme stroj podle vašich vzorků nebo výkresů.
Otázka: Jak je to s náklady na dopravu?
Odpověď: Cena dopravy závisí na způsobu, který zvolíte pro získání zboží. Expresní doručení je obvykle nejrychlejší, ale také nejdražší způsob. Doprava je nejlepším řešením pro velké množství. Pro přesné náklady na dopravu vám můžeme poskytnout podrobné informace pouze po znalosti množství, hmotnosti a způsobu. Pro více informací nás prosím kontaktujte.
Otázka: Jaké je napájení stroje na válcování závitů se šroubem na olejovou zátku?
A: Standardní napájecí zdroj v Číně je 380V, 3P, 50Hz. Můžeme také přizpůsobit podle toho.
Otázka: Můžete poskytnout video a vzorky pro uvedení do provozu?
A: Jasně. Během a po uvedení do provozu s vámi aktualizujeme informace (fotografie, videa atd.) a zašleme vzorky. Zásilka bude zajištěna až poté, co potvrdíte její správnost.
Otázka: Můžete zařídit dodací lhůtu podle smlouvy?
A: Samozřejmě. Zboží Vám dodáme na základě smlouvy co nejdříve. Nebude to mít vliv na vaše použití.
