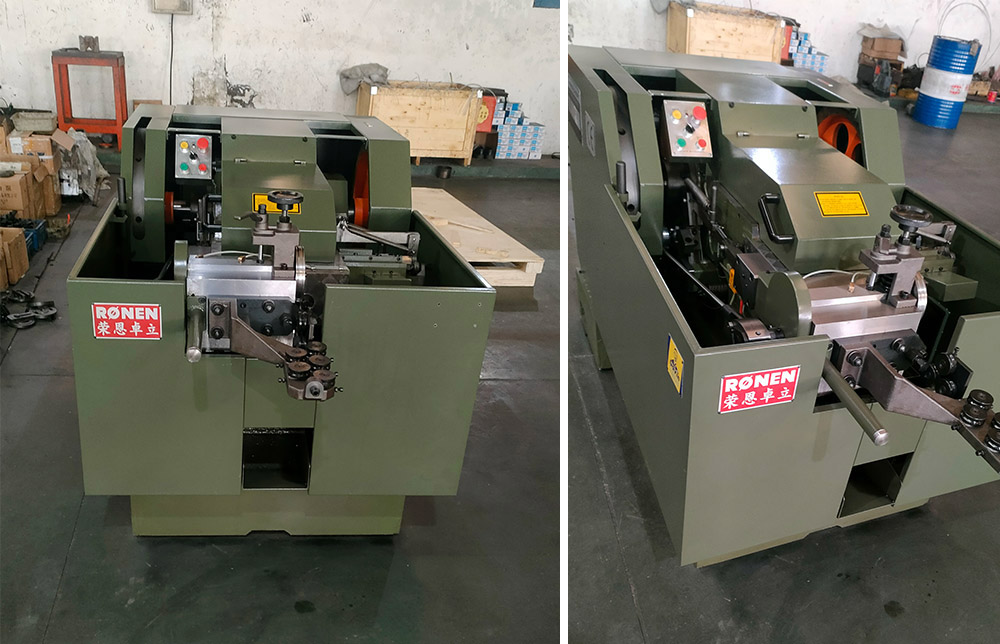

Stroj na výrobu nýtu je speciálně navržen tak, aby produkoval různé typy nýtů. Nejprve je kovový drát přiváděn do stroje, který je poté nařezán do malých částí pevné délky. Dále se protlačí formou, aby se tvaroval jeden nebo oba konce drátu do tvaru hlavy nýtu.
Stroj na výrobu nýtu je speciálně navržen tak, aby produkoval různé typy nýtů. Nejprve je kovový drát přiváděn do stroje, který je poté nařezán do malých částí pevné délky. Dále se protlačí formou, aby se tvaroval jeden nebo oba konce drátu do tvaru hlavy nýtu.
Parametr produktu (specifikace)
| Model |
Jednotka |
WH-NF 11B-6S |
Wh-nf 14b-6s |
Wh-nf 19B-6s |
Wh-nf 24B-6s |
WH-NF 33B-6S |
WH-NF 41B-6S |
| Forging Station |
ŽÁDNÝ. |
6 | 6 | 6 | 6 | 6 | 6 |
| Přes byty ořechu |
mm |
5,5-12.7 |
10-17 |
14-22 |
17-26 |
24-33 | 30-41 |
| Vhodná hexová matice |
Z |
M3-M6 |
M6-M10 |
M8-M14 |
M10-M18 |
M16-M22 |
M20-M27 |
| Cut-off Dia |
mm |
11 | 16 | 19 | 24 | 31 | 40 |
| Umírá hřiště |
mm |
50 | 60 | 80 | 100 | 140 | 165 |
| Kování síly |
Tón |
60 | 90 | 135 | 230 | 360 | 450 |
| Hlavní motor |
HP |
15 | 20 | 50 | 75 | 150 | 200 |
| Mazací motor |
HP |
1.5 | 1.5 | 1,5 3 | 1,5 3 | 3 | 3 |
| Nainstalované množství |
SOUBOR |
(1) |
(2) |
(1) (1) |
(1) (1) |
(2) |
(2) |
| Mazivo |
L | 700 | 1000 | 1200 | 1700 | 1900 | 2200 |
| Přibližně váha |
Tón |
4.5 | 8 | 14 | 25 | 45 | 72 |
Funkce stroje výroby nýtu jsou zcela zřejmé. Výměna formy je velmi pohodlná. Chcete -li vytvořit různé tvary nýtů, stačí změnit sadu plísní. Například od kulatých hlav po ploché hlavy. Postačující nárazová síla tohoto stroje je. Ať už se jedná o hliník, měděné nebo železné materiály, může tlačit pravidelné hlavy bez praskání nebo deformace.
Podrobnosti o produktu
Stroj na výrobu nýtu používá hlavně proces studeného směru k transformaci drátu na pevné nýty. Tento proces zahrnuje krmení drátu, jeho narovnání, jeho řezání na přesné polotovary a poté tvarování hlavy nýtu. Stroj používá vysoký tlak a používá úder k vytlačení a oříznutí jednoho konce polotovaru v dutině formy. Proces chladu způsobuje, že se kov posune, a tím vytváří charakteristický tvar nýtového hlavy bez nutnosti zahřívání materiálu.
Stroj nejprve nakrmí drátěnou tyč (obvykle vyrobenou z oceli, hliníku nebo slitiny mědi) do narovnávacího mechanismu, aby se odstranily jakékoli ohyby. Poté přesný střihovací stroj narovná narovnaný vodič na sochory specifických délek. Tyto rovnoměrně velké sochlety jsou suroviny před vstupem do sekce studeného nadpisu (pro vytvoření hlav nýtů) a mají zásadní význam.
Mnoho strojů na výrobu nýtu je vybaveno ořezávací stanicí ihned po procesu rozrušení. Tento krok může odstranit malé otřepy nebo ostré hrany vytvořené na okraji nové nýtové hlavy (přebytek kovu vystrčený mezi punč a zemřít). Ořezávání zajišťuje, že hlava nýtů má čistý obrys a konzistentní průměr, který je zásadní pro správnou instalaci a vzhled.
