Ujišťujeme vás, že si zakoupíte stroj na válcování závitů Thumb Screw od společnosti Ronen® a my vám nabídneme nejlepší poprodejní servis a včasné dodání.
Stroj na válcování závitů s palcovým šroubem se používá k řezání závitů, přímých a keprových tlaků za studena v rozsahu válcovacích tlaků. Odvalování přímých zubů, šikmých zubů a šikmých drážkovaných ozubených kol. Rovnání redukční, válcovací a tvářecí válcovací tlak.
Výhody stroje na válcování závitů palcem:
1. Pevné válcování dvojúčelové.
2. Infeed skateboard využívá hydraulický převod a umístění je přesné.
3.Vhodné pro zpracování malého stoupání, délky obrobku.
4.použití čtvercové kolejnice, kolejnice po tepelném zpracování po broušení, mechanická kluzná hladká pevnost k posílení.
5.Převodovka se šroubovými převody, tepelné zpracování ozubených kol po broušení pro snížení hluku.
2. Parametr produktu (specifikace)
Dvounápravový stroj na válcování závitů s hydraulickým palcem:
|
Modelka |
M4-M20 |
M2-M12 |
|
Metoda rolování |
Odvalování jednoho nebo kontinuálního kusu závitu |
Odvalování jednoho nebo kontinuálního kusu závitu |
|
Rozsah průměrů válcovaných obrobků |
ø3,2-ø19,2mm |
ø1,65-ø11,2mm |
|
Rozsah stoupání závitu |
0,4-2,5P |
0,4-1,5P |
|
Maximální délka vlákna |
Pevné nebo průběžné podávání |
Pevné nebo průběžné podávání |
|
Rychlost otáčení |
30 ot./min |
40 ot./min |
|
Vnější průměr válečku |
ø95-ø120mm |
ø 98 mm |
|
Vnitřní průměr válečku (drážka) |
ø50,5 mm (8×4) |
ø50,5 mm (8×4) |
|
Tloušťka válečku |
60 mm |
50 mm |
|
Kapacita |
80 ks/min |
80-220 ks/min |
|
Hostitelský motor |
3HP |
3HP 8N 2,2KW |
|
Hydraulický motor |
2HP (1,5 kW) |
2HP (1,5 kW) |
|
Hmotnost |
680 kg |
3600 kg |
|
Mechanický objem |
1100*1000*1200 mm |
1000*1450*750mm |
Třínápravový stroj na válcování závitů s palcovým šroubem:
|
Modelka |
M12-M35 |
M20-M60 |
|
Metoda rolování |
Odvalování jednoho kusu závitu |
Odvalování jednoho kusu závitu |
|
Rozsah průměrů válcovaných obrobků |
ø11,2--ø34,2mm |
ø19,2-ø59,2mm |
|
Rozsah stoupání závitu |
0,5-2,5P |
0,8-3,5P |
|
Maximální délka vlákna |
26 mm |
26 mm |
|
Rychlost otáčení |
480 ot./min |
300 ot./min |
|
Vnější válec průměr |
ø45-ø75mm |
ø52-ø115mm |
|
Vnitřní průměr válečku (drážka) |
ø35mm (10×5) |
ø40mm (12×6) |
|
Tloušťka válečku |
30 mm |
30 mm |
|
Kapacita |
28 ks/min |
20 ks/min |
|
Hostitelský motor |
1,5 kW |
3 kW |
|
Hydraulický motor |
380v |
380v |
|
Hmotnost |
220 kg |
280 kg |
|
Mechanický objem |
1000*850*1250mm |
1100*950*1250mm30mm |
Tříosý stroj na válcování závitů s palcovým šroubem:
|
Modelka |
Max. Vlákno Průměr (mm) |
Max. Vlákno Délka (mm) |
Pohyblivé raznice Stacionární délka (mm) (D*TH.*Š) |
Motor (kw) |
Kapacita (ks/min) |
Hlasitost (D*Š*V) (m) |
Hmotnost (Kg) |
|
|
M6-70 |
8 |
70 |
125*25*70 |
110*25*70 |
4 |
80-100 |
1,60*1,60*1,35 |
1300 |
|
M8-80 |
10 |
80 |
170*30*80 |
150*30*130 |
5.5 |
80-100 |
1,74*1,36*1,20 |
1500 |
|
M10-130 |
12 |
130 |
170*30*130 |
150*30*130 |
7.5 |
70-90 |
2,00*1,48*1,25 |
2000 |
|
M12-160 |
14 |
160 |
210*40*160 |
190*40*200 |
11 |
40-50 |
2,45*1,80*1,45 |
2800 |
|
M14-200 |
16 |
200 |
210*40*200 |
190*40*200 |
15 |
30-40 |
2,50*1,65*1,50 |
3500 |
|
M16-200 |
18 |
200 |
210*45*200 |
190*45*200 |
15 |
30-40 |
2,75*2,10*1,65 |
4000 |

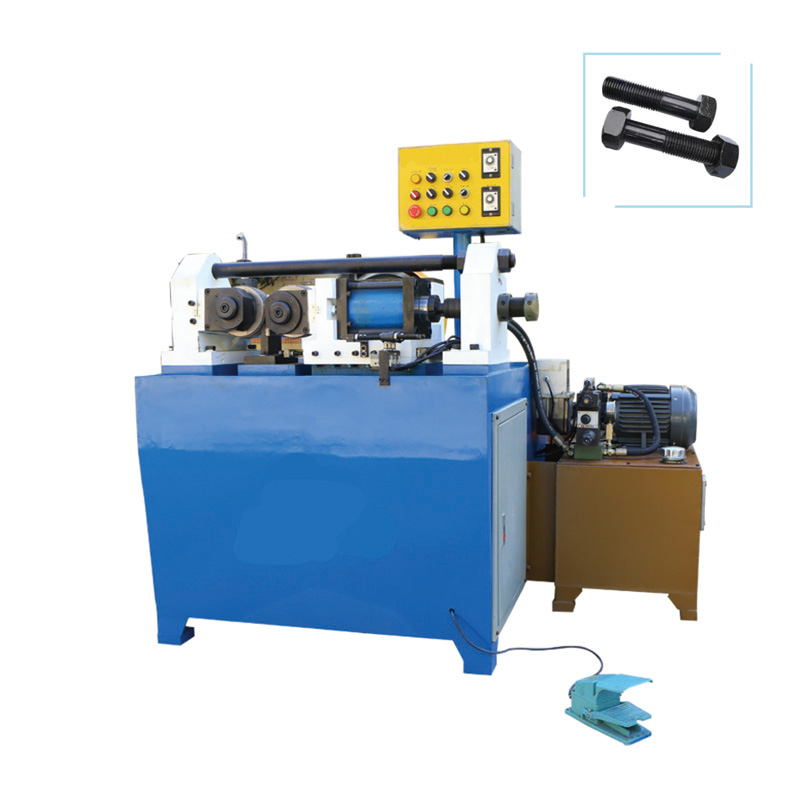

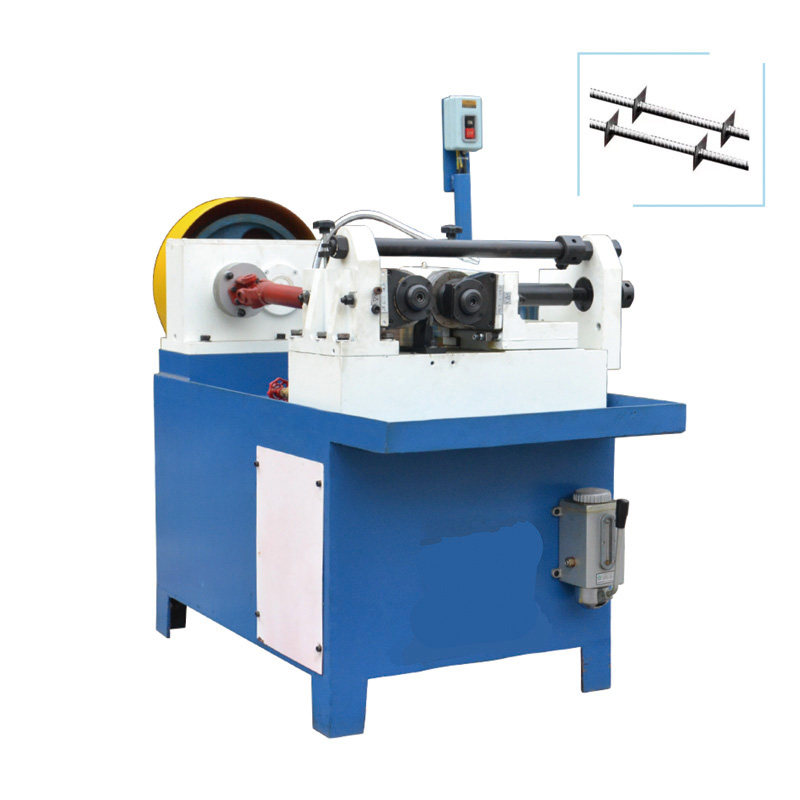

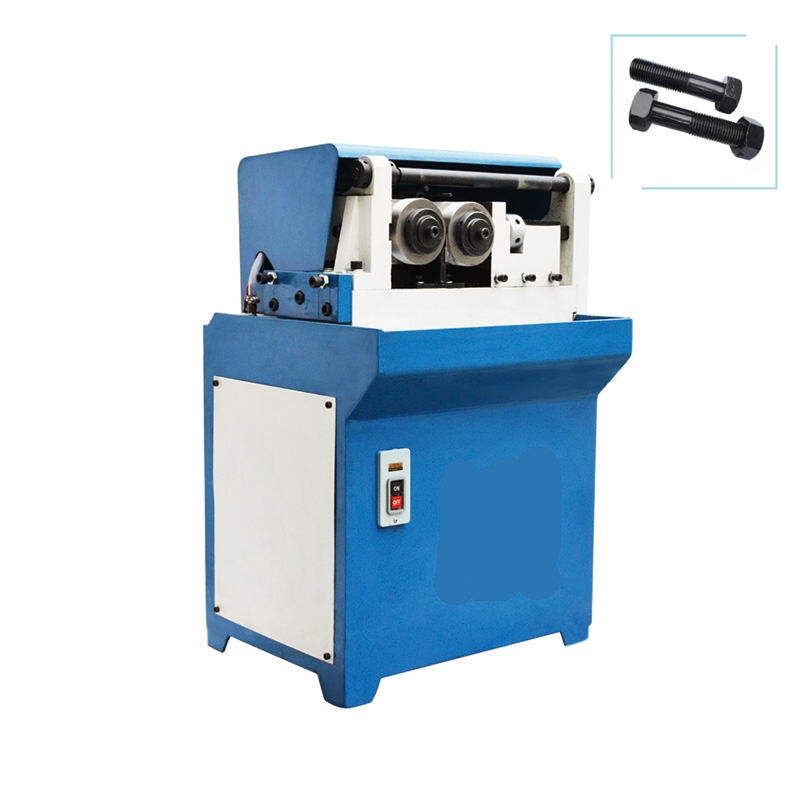

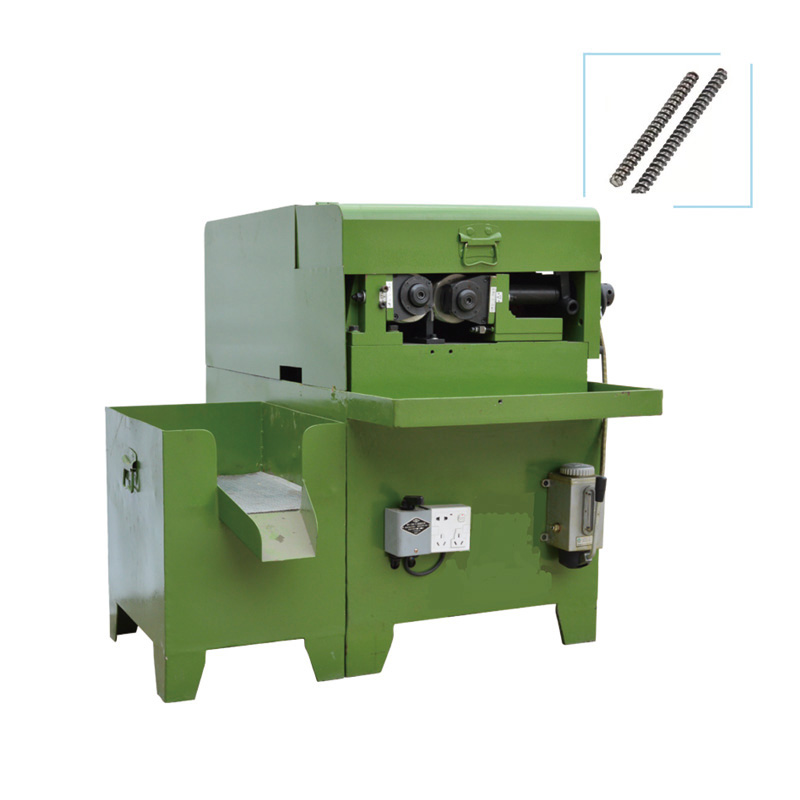

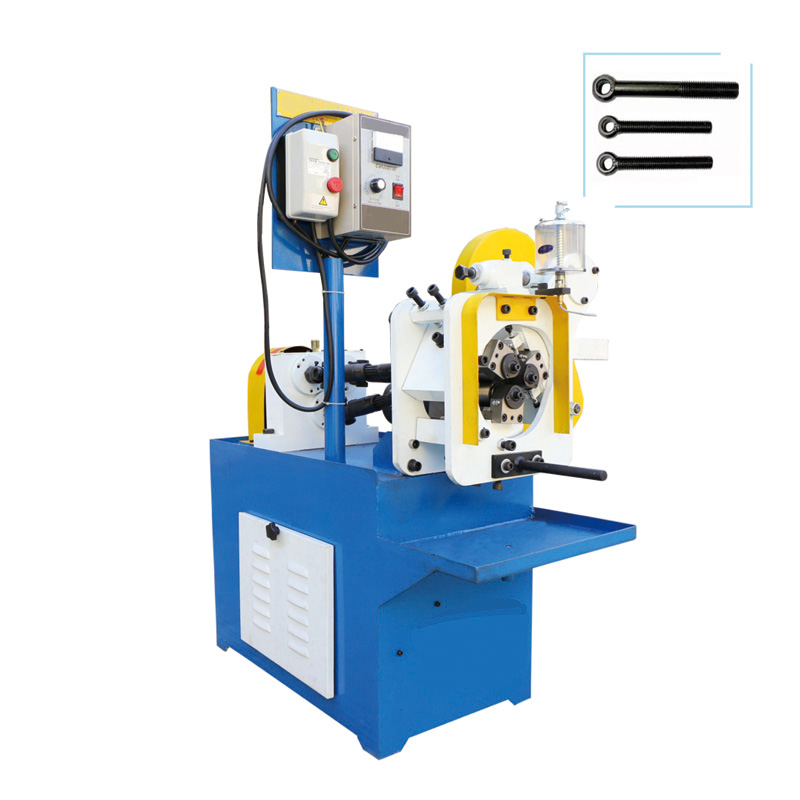

Displej stroje
Stroj na válcování závitů palcem:
Hotové výrobky:
Video zobrazení produktu
Video k válcování závitů palcem.
Související produkty
Jako profesionální výroba pro výrobu strojů na kování za studena (spojovací materiál) v Číně. RONEN MACHINERY poskytuje válcovací stroj na válcování závitů, také poskytuje stroj na kování šroubů za studena, stroj na výrobu šroubů, stroj na tvarování matic, třídicí stroj, stroj na řezání závitů šroubů, stroj na výrobu šroubů atd.
Certifikace
Certifikáty pro válcování závitů palcem.
FAQ
Otázka: Má vaše továrna zákazníky v jiných zemích?
A: Vyváželi jsme do Evropy, Asie, Afriky, Severní Ameriky, Jižní Ameriky, Oceánie.
Otázka: Máte certifikaci CE?
Odpověď: Ano, máme certifikaci CE.
Otázka: Můžete poskytnout video a vzorky pro uvedení do provozu?
A: Jasně. Během a po uvedení do provozu s vámi aktualizujeme informace (fotografie, videa atd.) a zašleme vzorky. Zásilka bude zajištěna až poté, co potvrdíte její správnost.
Otázka: Poskytujete nějaké školení, abyste zajistili, že naši uživatelé mohou stroj dobře obsluhovat?
Odpověď: Poskytneme podrobné video a pokyny pro stroj. Můžeme také zajistit školení. Obsluha stroje je snadná (Než zařídíme přepravu, musíme dokončit uvedení do provozu, abyste mohli stroj používat po obdržení.) a RONEN MACHINERY také poskytne video s průvodcem a servis při používání stroje online. Mimochodem, akceptujeme, že přijdete do naší továrny nebo jdeme do vašich továren, abychom uvedli stroj do provozu.
Otázka: Poskytujete odchozí kontrolu videa?
Odpověď: Ano, poskytujeme video z odchozí kontroly..
