Dodavatel Ronen® poskytuje 4 Die 4 Station Bolt Former, který tvoří polotovar šroubu ve čtyřech krocích: prvním krokem je odříznutí drátu, druhým krokem je natažení polotovaru, třetím krokem je tvarování hlavy šroubu a čtvrtým krokem je oříznutí přebytečných částí. Suroviny není potřeba přesouvat.
4 Die 4 Station Bolt Former používá čtyři samostatné stanice a odpovídající formy k lisování kovového drátu za studena na polotovary šroubů. Vyrábí šrouby protlačováním kovu ve čtyřech fázích tváření. Kovový drát vstupuje z jednoho konce, je řezán a poté prochází každou pracovní stanicí.
Vložte roli drátu do tvarovače šroubů a proces tvarování může začít. Stroj automaticky odřízne část drátu a zavede jej do čtyř stanic. Při každé zastávce nástroj tlačí na kov, mění jeho tvar a přeměňuje jednoduchý drát na složitý šroub.
4 Die 4 Station Bolt Former používá proces kování za studena, což umožňuje tvarování kovu bez nutnosti zahřívání. Protože je vnitřní struktura kovu stlačena a přetvořena, výsledkem je robustnější konečný produkt. Takto vyrobené spojovací prvky jsou extrémně pevné a odolné.
Jednou z klíčových součástí formovače závorníku je přenosový palec. Tato součást zachycuje nedokončené šrouby a přesně je přesouvá z jedné stanice do druhé. Pokud tento mechanismus není správně vyrovnán, šrouby nebudou správně vytvořeny. Jeho procesní tok je progresivní. První stanice může začít tvořit hlavu, další stanice dokončí tvorbu hlavy, další stanice zpracuje hrot a poslední stanice začne zpracovávat vlákna.
| Model | Jednotka | RNBP-65S | RNBP-85S | RNBP-105S | RNBP-135L | RNBP-135L | RNBP-135LL | RNBP-165S |
| Kovací stanice | ŽÁDNÝ. | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Kovací síla | Kgf | 45.000 | 80.000 | 90.000 | 90.000 | 130.000 | 135.000 | 220.000 |
| Max.prům | mm | Ø8 | Ø10 |
Ø15 |
Ø15 |
Ø16 |
Ø16 |
Ø23 |
| Max. délka odříznutí | mm | 105 | 115 | 135 | 185 | 190 | 265 | 190 |
| Výstupní rychlost | ks/min | 100-160 | 90-145 | 85-130 | 70-120 | 60-100 | 40-70 | 55-95 |
| P.K.O. Mrtvice | mm | 45 | 25 | 35 | 40 | 45 | 60 | 45 |
| K.O. Mrtvice | mm | 90 | 92 | 118 | 160 | 175 | 225 | 178 |
| Zdvih hlavního beranu | mm | 136 | 160 | 190 | 262 | 270 | 380 | 274 |
| Výkon hlavního motoru | Kw | 15 | 22 | 30 | 30 | 37 | 45 | 55 |
| Celkově stmívá. odříznuté matrice | mm | Ø30x45L | Ø50x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø58x69L |
Ø75x100L |
| Celkově stmívá. děrovací matrice | mm | Ø40x90L |
Ø45x125L |
Ø53x115L |
Ø53x115l |
Ø60x130L |
Ø60x229l |
Ø75x185l |
| Celkově stmívá. hlavní kostky | mm | Ø50x110L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x190L |
Ø86x305L |
Ø108x200L |
| Die hřiště | mm | 60 | 80 | 90 | 94 | 110 | 110 | 129 |
| Přibl. hmotnost | Tón | 10 | 17 | 20 | 24 | 31 | 38 | 52 |
| Použitelný šroub prům | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 10-16 |
| Délka stopky polotovaru | mm | 10-80 | 15-90 | 15-110 | 20-152 | 20-160 | 40-220 | 20-160 |
| Celkově stmívá | mm | 5500*3300*2400 | 6500*3500*2500 | 7400*3700*2800 | 9000*3800*2900 | 10000*4000*2900 | 11800*4100*3200 | 12600*5100*2800 |

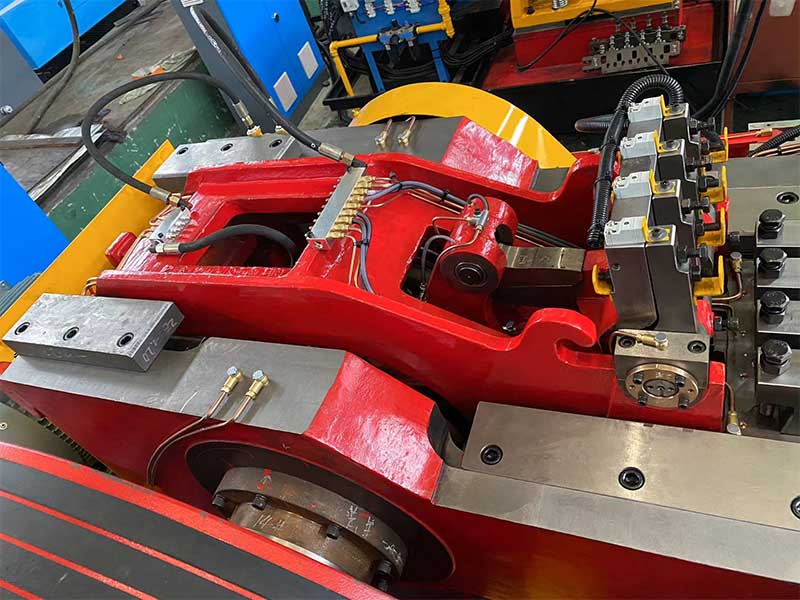

Rysem 4 Die 4 Station Bolt Former je, že pracovní stanice jsou dobře koordinované a výměna formy je rychlá. Pohyby čtyř pracovních stanic jsou přesně koordinovány mechanickým spojením. Jakmile předchozí pracovní stanice dokončí zpracování, obrobek se automaticky přesune na další bez jakéhokoli vychýlení nebo zablokování.
