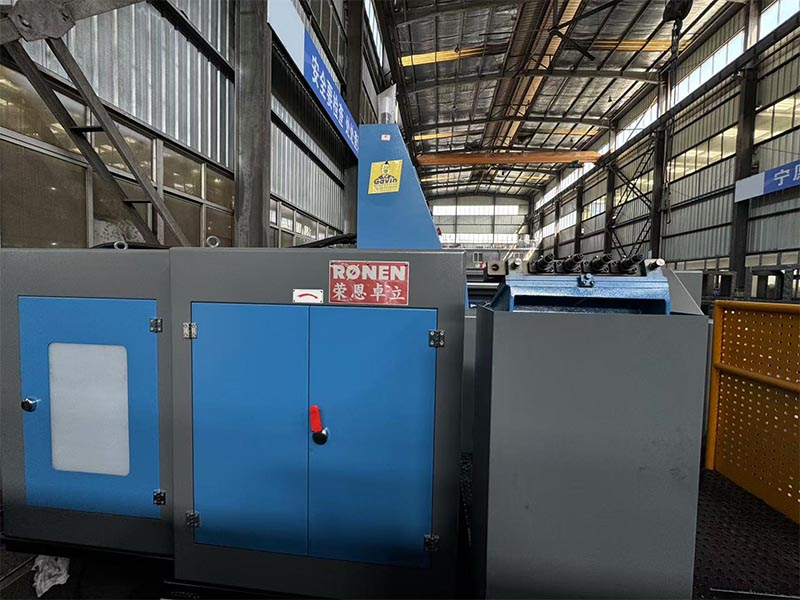

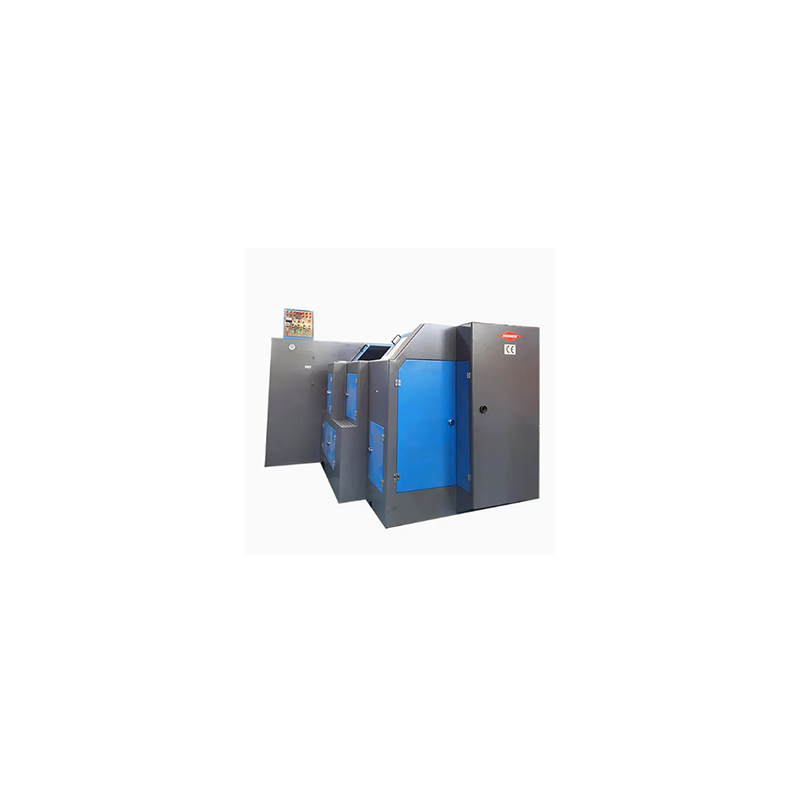

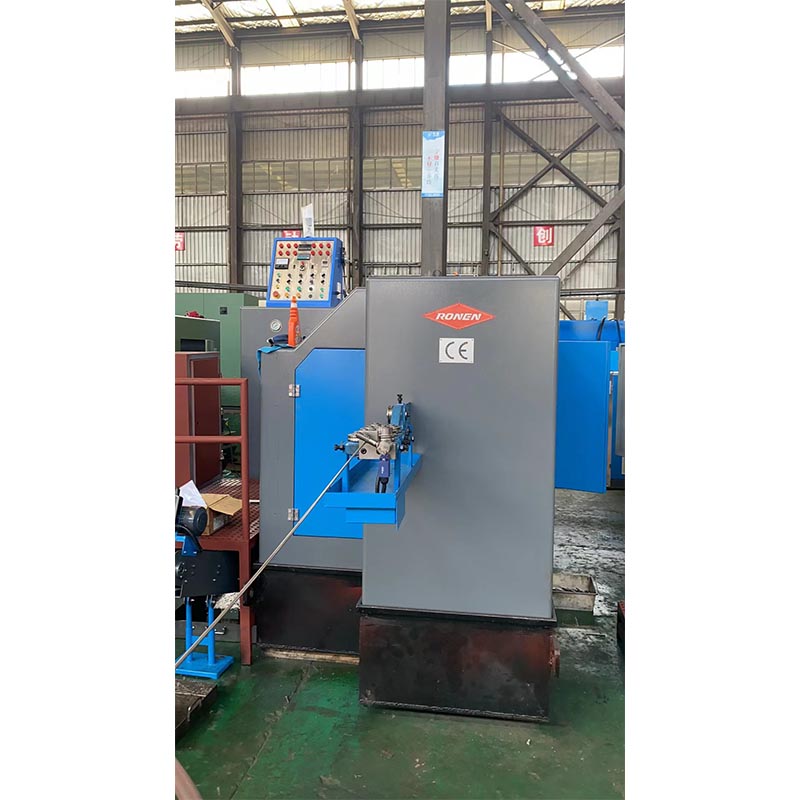

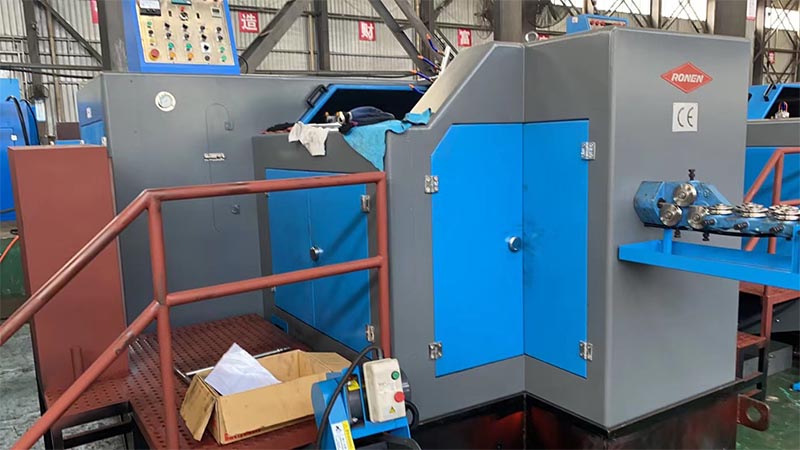

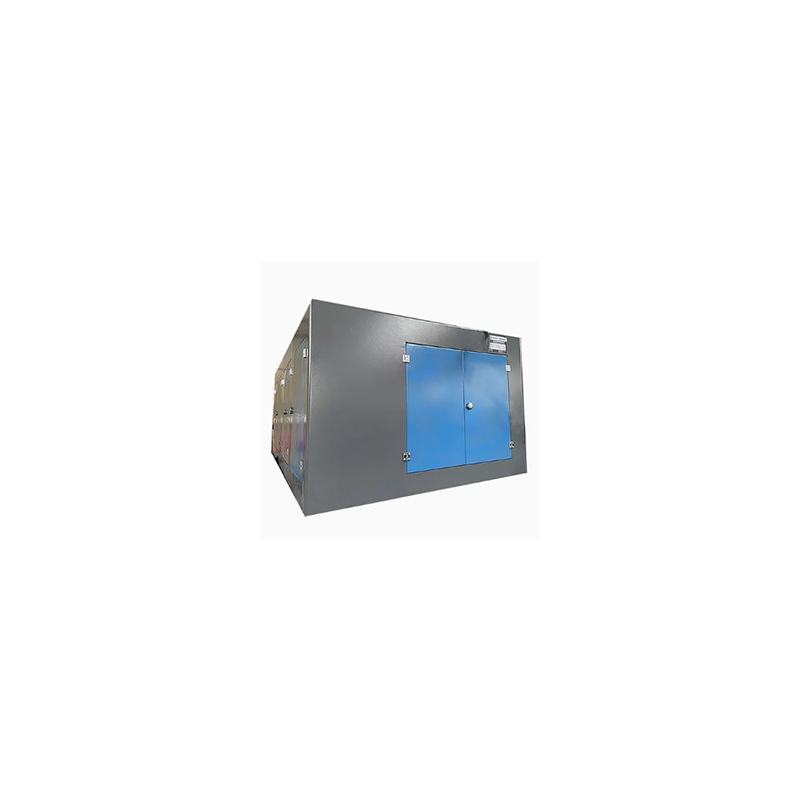

Stroj na tvarování šroubů za studena Ronen® se 3 stanicemi je nezbytným přínosem pro dodavatele, protože dokončuje tvarování šroubů pomocí tří kroků kování za studena: pěchování polotovaru, tvarování hlavy a ořezávání přebytků. Stačí vložit ocelový drát, nastavit stanici a stroj bude fungovat automaticky.
Stroj na tvarování šroubů za studena se 3 stanicemi používá metodu vytlačování za studena k postupné přeměně kovového drátu na polotovary šroubů prostřednictvím tří různých stanic. Tři pracovní stanice měly jasně definované odpovědnosti a konečným produktem byl polotovar šroubu s kompletní hlavou.
Stroj na tvarování šroubů za studena se 3 stanicemi je vícepolohový stroj na kování za studena, který tvoří hlavy šroubů třemi po sobě jdoucími procesy. Nařezané drátěné polotovary jsou dopravovány do tří různých forem. Na každém stanovišti razník narazí na polotovar, postupně kuje kov a nakonec vytvoří úplnou hlavu šroubu. Ve srovnání se stroji s menším počtem stanic to může tvořit složitější geometrie hlavy šroubu.
Nejprve zaveďte drát z cívky do stroje na tvarování šroubů za studena 3 Station. Drát prochází rovnacím zařízením, aby bylo zajištěno, že je zcela rovný. Poté je střižným strojem rozřezán na přířezy určitých délek. Konzistence polotovarů je nanejvýš důležitá, protože může poskytnout přesné množství kovu potřebné pro tři fáze tváření.
Na prvním stanovišti Stroje jsou přířezy lisovány razníkem. Zde začíná proces počátečního pěchování, kdy se kov shromažďuje na jednom konci polotovaru, aby se vytvořil základní hrubý předtvarovaný tvar. Tato fáze připravuje na přesnější tvarování v následujících stanicích.
| Model | Jednotka | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Kovací stanice | ŽÁDNÝ. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Kovací síla | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Max.prům | mm | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Max. délka odříznutí | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Výstupní rychlost | ks/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.P.Zdvih | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Zdvih hlavního beranu | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Výkon hlavního motoru | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Celkové zatemnění odříznuté matrice | mm | ø30x45L | ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| Celkové ztmavení razníku | mm | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| Celkové ztlumení hlavní matrice | mm | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| Rozteč | mm | 60 | 70 | 70 | 90 | 94 | 110 |
110 |
110 |
| Přibližná hmotnost | Tón | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Použitelný šroub prům | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Délka stopky polotovaru | mm | 10-65 | 10-65 | 15-90 | 15-100 | 20-152 | 20-100 | 20-160 | 50-220 |
| Celkově stmívá | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Funkce studeného kování 3 Station Bolt Former Machine je, že jeho pracovní polohy jsou nastavitelné a má silnou přizpůsobivost. Tlak aplikovaný na každou pracovní stanici a polohu formy lze nastavit nezávisle. Forma je děleného typu a nevyžaduje kompletní výměnu, čímž se šetří náklady na formu.
