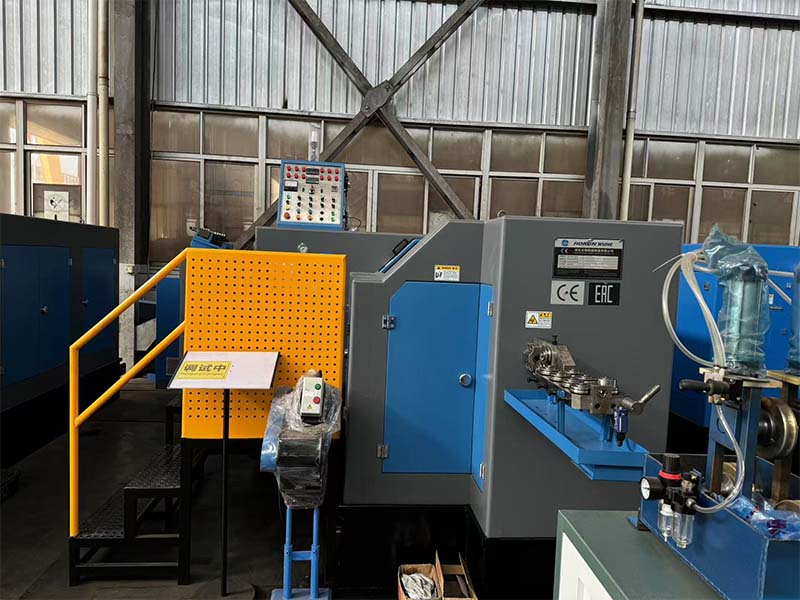

Ronen® – klíčový dodavatel – lis na tváření šroubů za studena s 5 stanicemi formuje polotovary šroubů pomocí pěti kroků zpracování za studena: řezání drátem, pěchování, tvarování hlavy, ořezávání a broušení hřídele. Stačí vložit drát do podávacího stroje, nastavit jej a běží automaticky.
Stroj na tvarování šroubů za studena s 5 stanicemi přeměňuje kovový drát na polotovary šroubů prostřednictvím pěti po sobě jdoucích stanic pro vytlačování za studena. Byl vyroben polotovar šroubu s připojenou celou hlavou a dříkem. To pak může být použito pro následné operace závitování.
Pět stanovišť Bolt Former Machine má jasně definované úkoly: Stanice 1 stříhá drát a vytlačuje malé výstupky (počáteční tvar hlavy); Stanice 2 předpíná hlavu, aby byl tvar jasnější; Stanice 3 zpracovává tyčovou část (jako je vytlačování redukce nebo kroky); Stanice 4 jemně lisuje detaily hlavy; Stanice 5 dokončuje tvarování tyčové části a hlavy. Celý proces nevyžaduje zahřívání; provádí se přímo ve studeném stavu.
Stroj dokáže tvarovat kovový drát bez nutnosti zahřívání. Automatizované zařízení nejprve vytáhne kovový drát, nařeže jej na konkrétní délky podle potřeby a poté jej dopraví do pěti různých zpracovatelských stanic v sekvenci. Každá stanice provádí specifické operace, jako je tvarování hlavy nebo vkládání tyčové části, nakonec tvoří šroub.
Těžiště údržby stroje na tváření šroubů za studena s 5 stanicemi spočívá v dopravním mechanismu a formách. Mechanismus pohybu polotovarů svorníků mezi stanicemi musí být udržován přesný a musí se kontrolovat stav opotřebení kovacích forem, aby se zajistilo, že šrouby splňují specifikace.
Charakteristickým rysem stroje na kování šroubů s 5 stanicemi za studena je to, že má komplexní funkce stanice a je vysoce přizpůsobitelný různým materiálům. Poloha 1-2 je pro hlavu trubky a poloha 3-5 je pro tělo trubky. Zvládne šrouby od jednoduchých kulatých hlav až po ty se schůdky. Tlak aplikovaný na každou pracovní stanici lze nastavit nezávisle a nezpůsobí prasknutí drátu.
| Model | Jednotka | RNBP-65S | RNBP-85S |
RNBP-105S |
RNBP-135L |
RNBP-135L |
RNBP-135LL |
RNBP-165S |
| Kovací stanice | ŽÁDNÝ. | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Kovací síla | Kgf | 45.000 | 80.000 | 90.000 | 90.000 | 130.000 | 135.000 | 220.000 |
| Max.prům | mm | Ø8 | Ø10 |
Ø15 |
Ø15 |
Ø16 |
Ø16 |
Ø23 |
| Max. délka odříznutí | mm | 105 | 115 | 135 | 185 | 195 | 265 | 190 |
| Výstupní rychlost | ks/min | 100-160 | 90-145 | 85-130 | 70-120 | 60-100 | 40-70 | 55-95 |
| R.K.O. Mrtvice | mm | 45 | 25 | 35 | 40 | 45 | 60 | 45 |
| K.O. Mrtvice | mm | 90 | 92 | 118 | 160 | 175 | 225 | 178 |
| Zdvih hlavního beranu | mm | 136 | 160 | 190 | 262 | 270 | 380 | 274 |
| Výkon hlavního motoru | Kw | 15 | 22 | 30 | 30 | 37 | 45 | 55 |
| Celkově stmívá. odříznuté matrice | mm | Ø30x45L | Ø50x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø58x69L |
Ø75x100L |
| Celkově stmívá. děrovací matrice | mm | Ø40x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x30L |
Ø60x229L |
Ø75x185L |
| Celkově stmívá. hlavní kostky | mm | Ø50x110L |
Ø60x130L |
Ø75x135L |
Ø75x185K |
Ø86x190L |
Ø86x305L |
Ø108x200L |
| Die hřiště | mm | 60 | 80 | 90 | 94 | 110 | 110 | 129 |
| Přibl. hmotnost | Tón | 10 | 17 | 20 | 24 | 31 | 38 | 52 |
| Použitelný šroub prům | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 10-16 |
| Délka stopky polotovaru | mm | 10-80 | 15-90 | 15-110 | 20-152 | 20-160 | 40-220 | 20-160 |
| Celkově stmívá | mm | 5500*3300*2400 | 6500*3500*2500 | 7400*3700*2800 | 9000*3800*2900 | 10000*4000*2900 | 11800*4100*3200 | 12600*5100*2800 |
