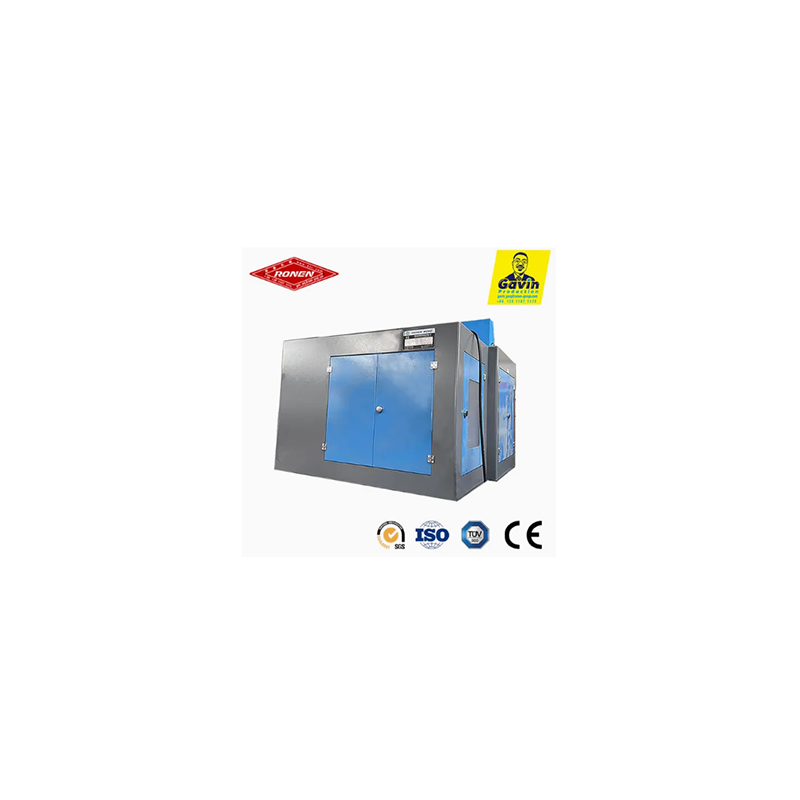

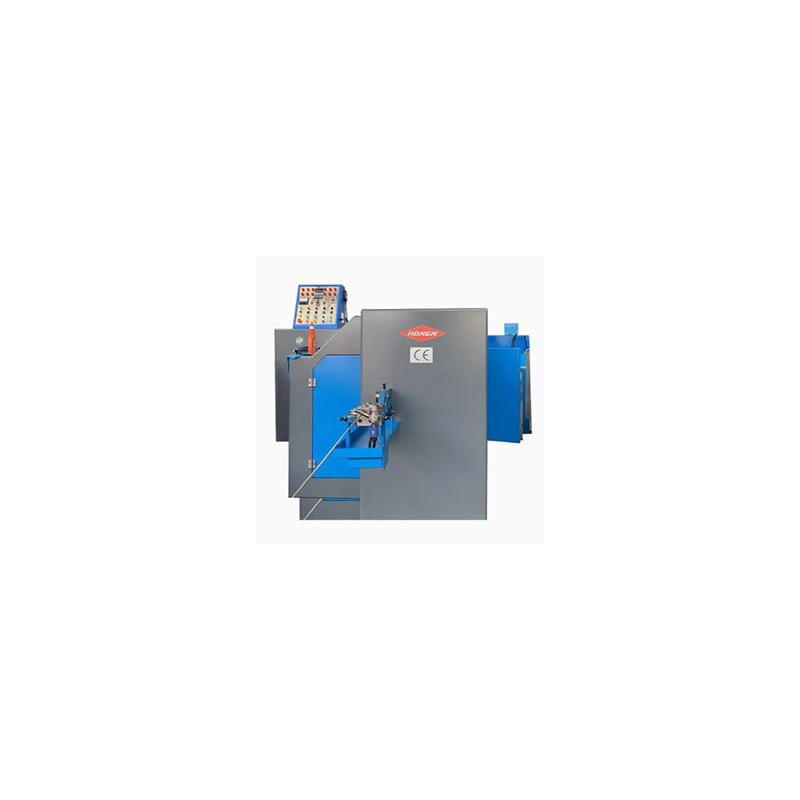

Stroj na tvarování šroubů za studena Ronen® se 7 stanicemi dokončuje celý proces výroby šroubů na jediné výrobní lince: podávání drátu, pěchování, tvarování hlavy, ořezávání a předzávitování s celkem sedmi stanicemi. Není potřeba přesouvat suroviny mezi stroji.
Stroj na tvarování šroubů za studena se 7 stanicemi přeměňuje kovový drát na vysoce přesné polotovary šroubů prostřednictvím sedmi po sobě jdoucích procesů vytlačování za studena. Dokáže zpracovávat dráty různých průměrů a vyrábět šrouby, které splňují vysoké požadavky na přesnost a pevnost.
Stroj na tvarování šroubů za studena se 7 stanicemi je sofistikovaný stroj na kování za studena speciálně navržený pro výrobu šroubů se složitou hlavou nebo šroubů větších velikostí. Prochází sedmi po sobě jdoucími procesy kování na jediném drátěném předvalku. Tento vícestupňový proces umožňuje značné posunutí kovu a umožňuje vytvoření složitých prvků, jako jsou hluboké drážky pro pohon nebo drážky pod hlavou.
Sedm stanic lisu Bolt Former Machine má odlišné funkce: Stanice 1 je pro podávání a řezání; Stanice 2 je pro počáteční formování tvaru hlavy; Stanice 3 je určena pro předkování hlavy; Stanice 4 je pro přesné tvarování hlavy; Stanice 5 je pro vytvoření kroku tyčové části; Stanice 6 je pro tvarování tyčové části; a stanice 7 je pro konečné dokončení. Celý proces je dokončen automaticky.

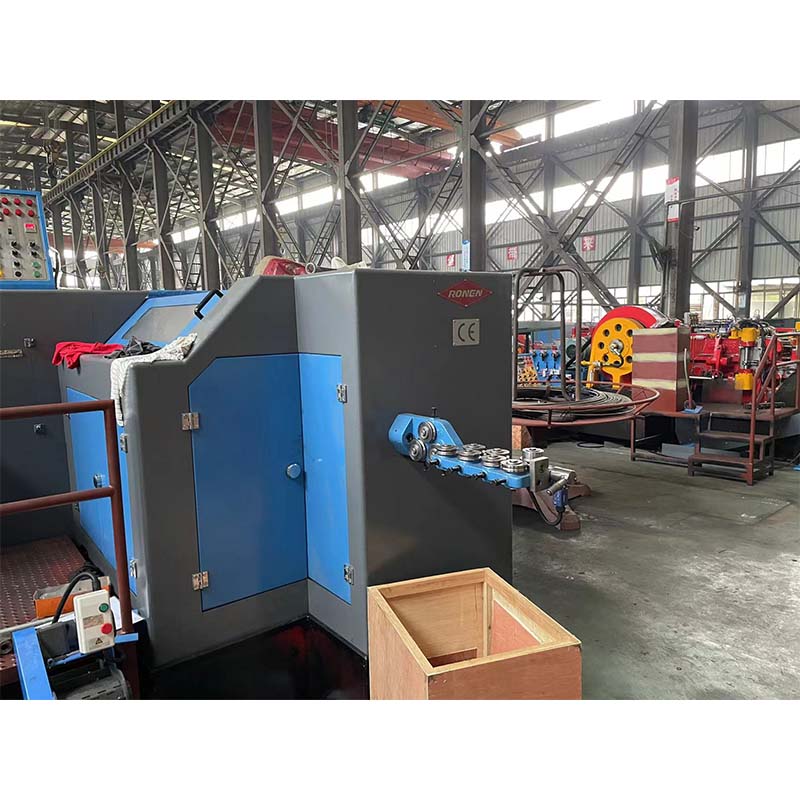

Stroj na tvarování šroubů za studena se 7 stanicemi vyžaduje vysoce přesný systém podávání a řezání drátu. Drát musí být zcela narovnán, než může být nařezán na polotovary přesné délky. Konzistentní objem polotovaru je zásadní, protože materiál bude distribuován v několika fázích tváření, aby se dosáhlo konečného tvaru hlavy bez defektů.
| Model | Jednotka | RNBG-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Kovací stanice | ŽÁDNÝ. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Kovací síla | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Max.prům | mm | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Max.cui-off délka | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Výstupní rychlost | ks/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Zdvih | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Zdvih hlavního beranu | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Výkon hlavního motoru | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Celkové zatemnění odříznuté matrice | mm | ø30x45L |
ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| Celkové ztmavení razníku | mm | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| Celkové ztlumení hlavní matrice | mm | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| Rozteč | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Přibližná hmotnost | Tón | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Použitelný šroub prům | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 |
8-12.7 |
8-12.7 |
| Délka stopky polotovaru | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Celkově stmívá | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Hlavním prodejním bodem stroje Cold Forging 7 Station Bolt Former Machine je „multi-stanici krok za krokem zpracování“, které umožňuje výrobu složitých konstrukčních šroubů s extrémně vysokou přesností. Jeho sedm pracovních stanic se postupně tvaruje a zdokonaluje a zajišťuje, že každý detail je správně uspořádán. Soustřednost mezi hlavou a hřídelí je mimořádně dobrá.
