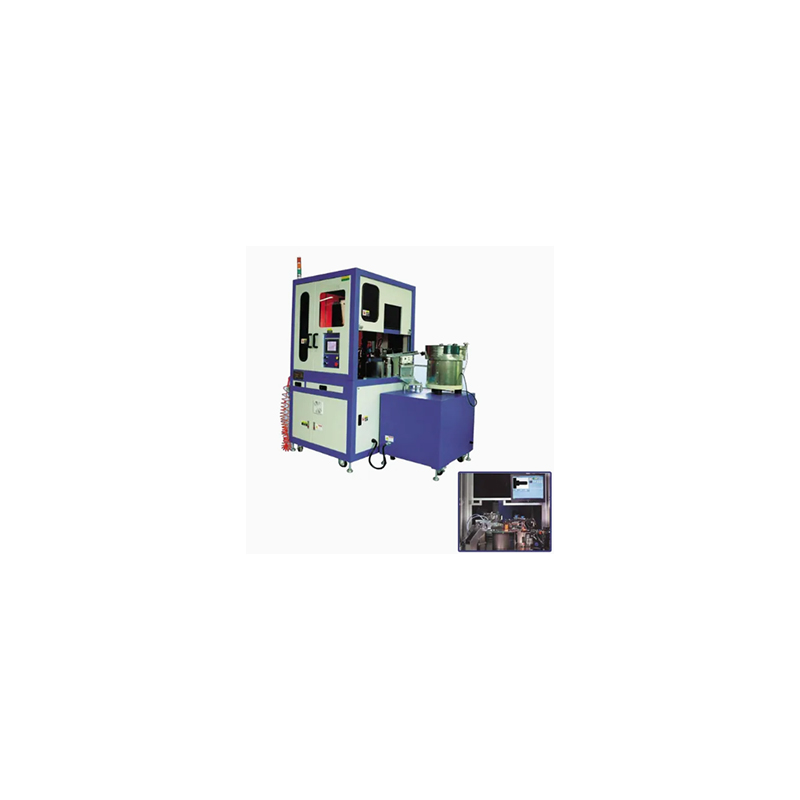

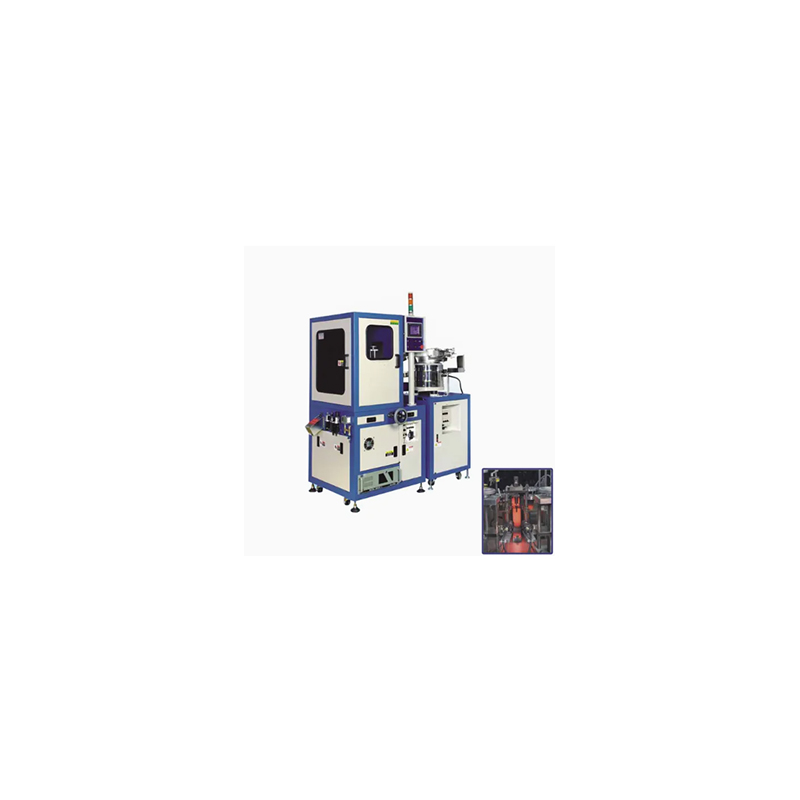

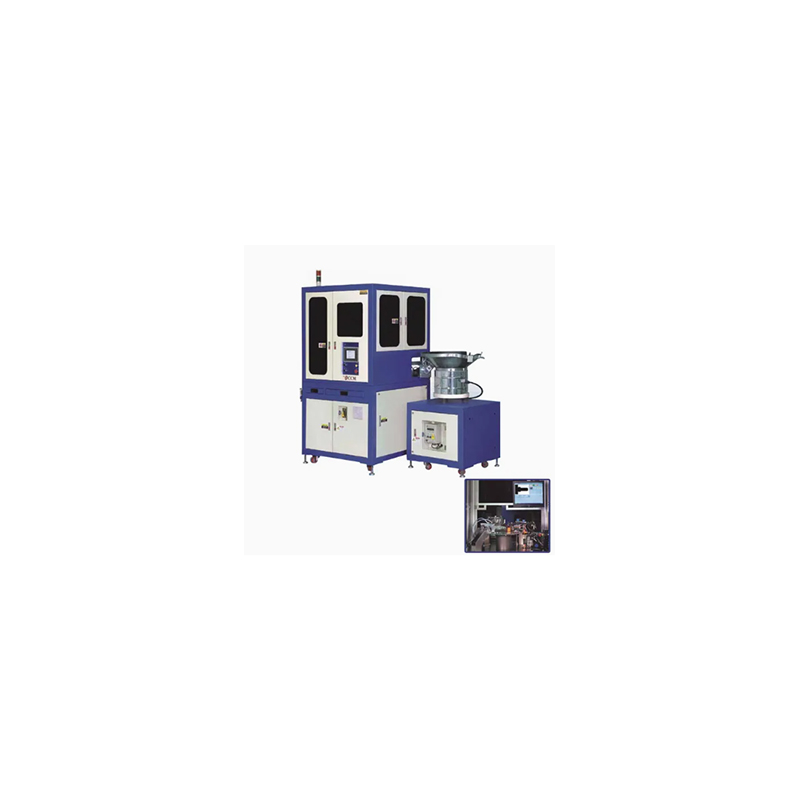

Screeningový stroj optického třídění Ronen®bolt může detekovat problémy, jako jsou ohnutá vlákna, prasklé hlavy šroubů nebo nesprávné délky, a poté provést třídění. Stačí nalijte šrouby do stroje a posune je pod kamerou a automaticky rozlišuje mezi dobrými a špatnými šrouby.
Screeningový stroj optického třídění šroubu se speciálně používá pro kontrolu kvality a klasifikaci šroubů. Nalijte do něj hromadu šroubů a automaticky budou odeslány do inspekční oblasti. Inspekční oblast může zjistit, zda mají šrouby nějaké problémy.
Screeningový stroj optického třídění šroubu může automaticky dokončit třídění a kontrolu šroubů. Přijímá směs mnoha různých šroubů a skupiny je podle konkrétních standardů. Tento stroj může také identifikovat vadné šrouby a zajistit, aby pouze kvalifikované díly mohly pokračovat ve fázi balení nebo montáže. Nahrazuje pomalé a nekonzistentní manuální třídění.
Jádrem screeningového stroje optického třídění šroubu je jeho vizuální systém. Kamery s vysokým rozlišením přesně zachycují obrázky s vysokým rozlišením každého šroubu. Dedikovaný analytický software pak hluboce zpracovává tyto obrazy, extrahuje a měří více klíčových charakteristických parametrů šroubů prostřednictvím algoritmů, včetně průměru hlavy šroubu, průměru hřídele šroubu, celkové délky, túry a stylu hlavy, což zajišťuje přesnost a úplnost sběru dat.
Stroj se nejen třídí podle velikosti, ale také může identifikovat a odstranit vadné šrouby. Tento systém vidění má vynikající schopnosti kontroly kvality a může přesně identifikovat řadu běžných vad, jako je poškození vlákna, ohnuté hřídele, prasklé nebo deformované hlavy šroubů, chybějící vlákna a těžkou korozi. Je to nepostradatelný klíčový odkaz v procesu automatizovaného screeningu.
| Položka | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Průměr drátu (mm) | Ø3,0-Ø8.0 |
Ø8,0-Ø16.0 |
Ø1.2-Ø3.0 |
Ø8-Ø20 |
| Šířka hlavy (mm) | Ø5-Ø15 |
Ø10-Ø25 |
Ø2,5-Ø8 |
Ø8-Ø35 |
| Výška hlavy (mm) | 2-10 | 2-25 | 0,5-7 | - |
| Délka pod hlavou (mm) | 5-70 | 15-120 | 1,5-12 | - |
| Třídění přesnosti (mm) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
| Třídění rychlosti (PCS/min) | 100-600 | 100-400 | 100-900 | 100-600 |
| Tlak vzduchu (kg/cm³) |
5 |
|||
| Počítač | Průmyslový počítač | |||
| Digitální fotoaparát | Basler | Basler |
Basler |
Basler |
| Čistá/hrubá hmotnost (kg) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Dimenze stroje (l*w*h) mm | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
| Dimenze po konstrukci (hostitel/vibrační místo+počítačová základna) (l*w*h) mm |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
Prodejní body promítání optického třídění šroubu je, že může detekovat velmi přesně bez velkého úsilí. Může zpracovat stovky šroubů za minutu. Dokonce i malý zářez na vláknech lze zachytit. Specifikace jsou přesné a nedochází k záměně. Navíc to nevyžaduje neustálé sledování, čímž šetří práci a náklady.
