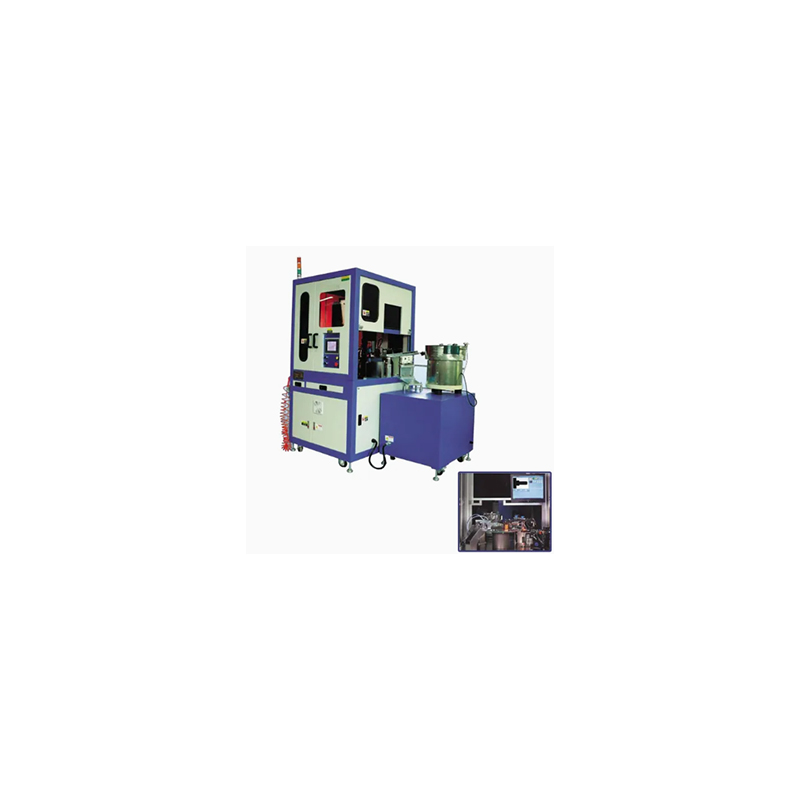

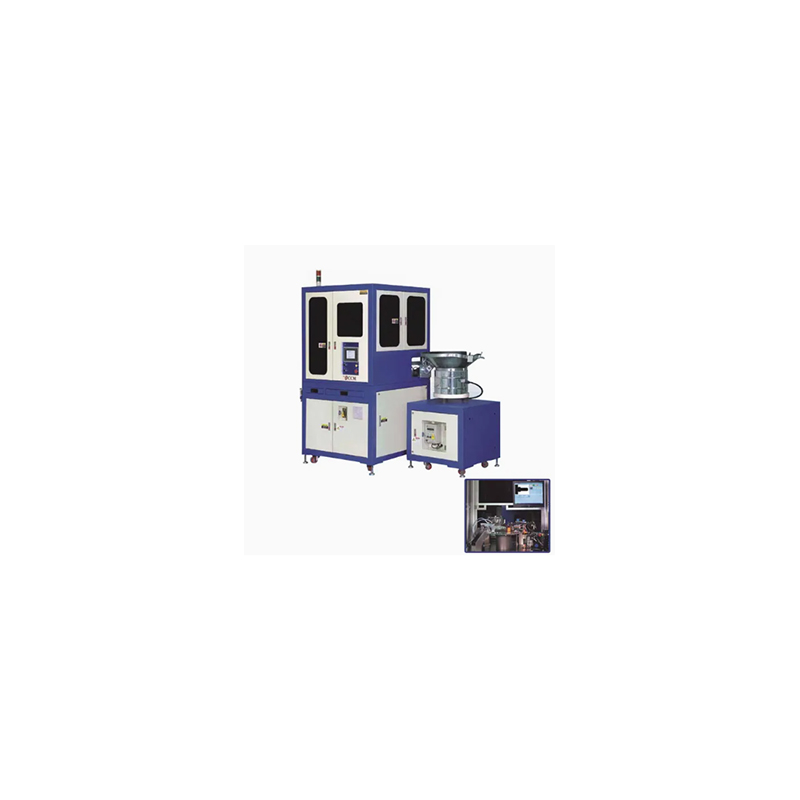

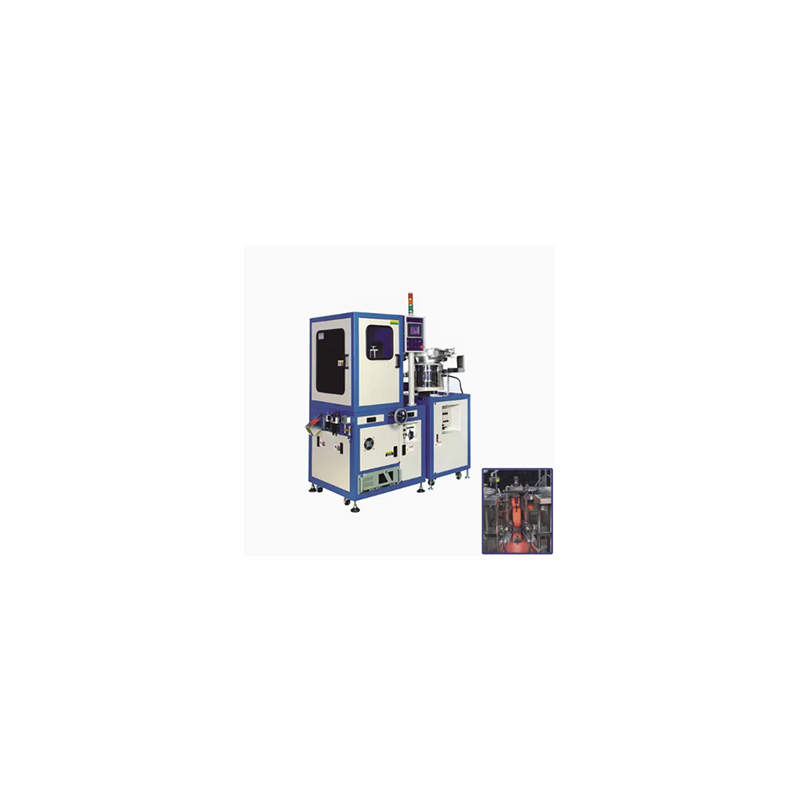

Stroj Ronen® Matic a šroubů, navržený tak, aby vyhovoval potřebám výrobců, může třídit matice a šrouby podle velikosti. Do podavače musíte jen nalít smíšené šarže ořechů a šroubů a stroj použije malé obrazovky k jejich třídění do různých košů. Zvládne běžné velikosti a nevyžaduje konstantní úpravy.
Třídění matic a šroubů je speciálně navrženo pro třídění a klasifikaci produkovaných produktů podle specifikací a identifikaci vadných položek. Vibrační dopravník je přivádí do kontrolní oblasti a poté je třídí do různých zásobníků podle přednastavených specifikací.
Třídění matic a šroubů může automaticky třídit smíšené upevňovací prvky do konkrétních kategorií. Může přísně implementovat přednastavené standardy pro klasifikaci a zpracovat velká množství netříděných šroubů, matic a podloží. To řeší problém pomalého a manuálního třídění náchylné k chybám, šetří spoustu pracovních sil a materiálů a zajišťuje konzistenci třídění dávek, které lze použít pro balení, zásoby nebo montážní linky.
Stroj používá různé senzory pro kontrolu každé komponenty. Mezi běžné typy patří vizuální systémy používané k analýze tvaru, velikosti a typu hlavy, jakož i laserové senzory používané k měření délky, průměru a rozteče. Některé stroje mohou použít senzory hmotnosti nebo kovů k rozlišení materiálů nebo detekci vadných částí.
Jakmile jsou díly identifikovány, stroj pro třídění matic a šroubů aktivuje mechanismus, který je třídí do správných sběrných nádob. To se obvykle provádí pomocí stlačených vzduchových trysek, které vyhodí části do konkrétních slotů, nebo pomocí mechanických tlačných tyčí nebo přepážek, aby se části daly do správných destinací. Rychlost tohoto mechanismu určuje celkovou rychlost třídění stroje.
| Položka | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Průměr drátu (mm) | Φ3,0-F8.0 |
Φ8.0-F16.0 |
Φ1.2-F3.0 |
Φ8-F20 |
| Šířka hlavy (mm) | Φ5-F15 |
Φ10-F25 |
Φ2,5-F8 |
Φ8-F35 |
| Výška hlavy (mm) | 2-10 | 2-25 | 0,5-7 |
|
| Délka pod hlavou (mm) | 5-70 | 15-120 | 1,5-12 |
|
| Třídění přesnosti (mm) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
| Třídění rychlosti (PCS/min) | 100-600 | 100-400 | 100-900 | 100-600 |
| Tlak vzduchu (kg/cm³) |
5 |
|||
| Počítač |
Průmyslový počítač |
|||
| Digitální fotoaparát | Basler | Basler |
Basler |
Basler |
| Čistá/hrubá hmotnost (kg) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Dimenze stroje (l*w*h) mm |
2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
| Dimenze po konstrukci (hostitel/vibrační místo+počítačová základna) (l*w*h) mm |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
Hlavním prvkem třídění matic a šroubů je jeho vysoká úroveň přesnosti. Fotoaparát může zvětšit a zobrazit profily vlákna a senzor může měřit rozměry. Je to mnohem přesnější než lidské oko. Krmení je také stabilní. Tabulka vibrací nepoškodí šrouby a ořechy a vypouštění je čisté bez zaseknutí.
