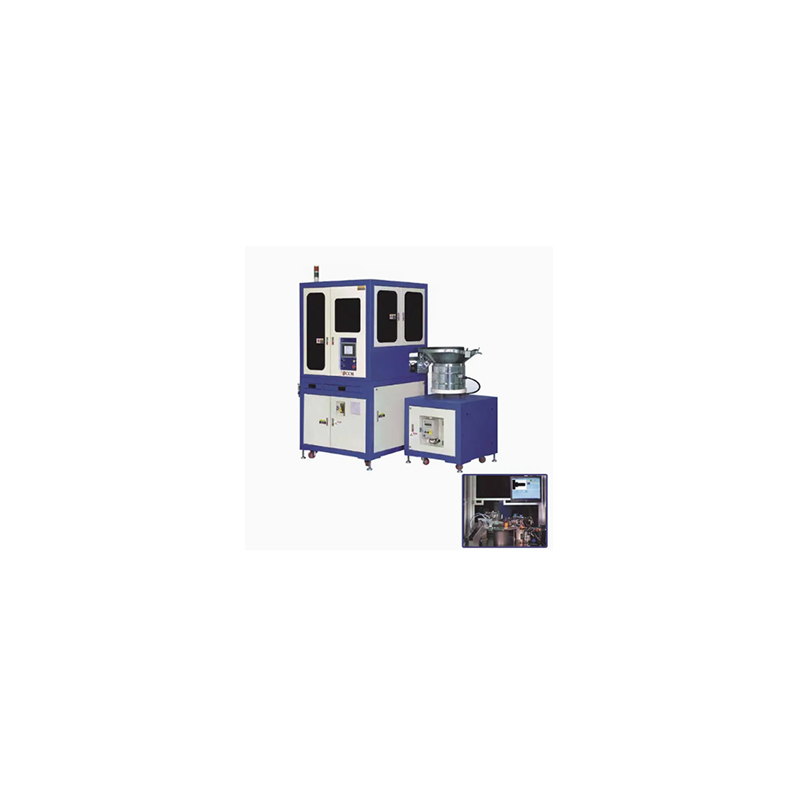

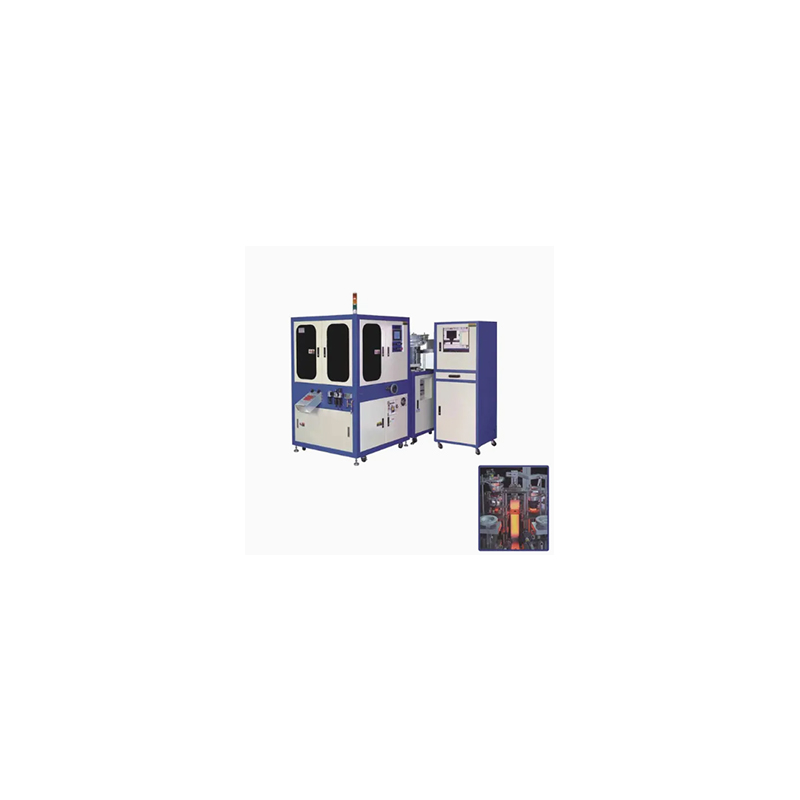

Optický třídicí stroj Ronen® Square, navržený tak, aby splňoval vysoké standardy výrobců, používá kamery ke kontrole čtvercových matic. Může detekovat defekty, jako jsou prasklé rohy matic nebo deformovaných závitů, a oddělit je. Kvalifikované matice automaticky třídí do jednoho třídicího pole a nekvalifikované matice do jiné třídicí krabice.
Optický třídicí stroj čtvercového matice je speciálně navržen tak, aby identifikoval vadné produkty a klasifikoval je podle specifikací pro čtvercové ořechy. Použitím optické čočky a osvětlení může detekovat, zda existuje nějaký problém s maticí.
Optický třídicí stroj čtvercového matice je speciální třídicí zařízení určené pro čtvercové matice. Jádro řeší dvě klíčové potřeby: Nejprve prostřednictvím technologie optického rozpoznávání přesně zachycuje čtvercovou strukturu, hranové a rohové obrysy a další vlastnosti čtvercových ořechů a rychle odděluje čtvercové matice od smíšených upevňovacích prvků, jako jsou šrouby, kulaté matice a podložky, aby se zabránilo zmatku podobných částí; Za druhé, pro oddělené čtvercové matice testuje klíčové atributy, jako je velikost (jako je délka strany, diagonální vzdálenost), tloušťka a velikost vlákna (jako je rozteč, nominální průměr), a organizuje smíšené šarže čtvercových matic do skupin s jednotnými specifikacemi, poskytující standardizované materiály pro následné zboží a spojení sestavy. Celý proces se spoléhá na optickou technologii, aby se dosáhlo efektivního a přesného třídění.

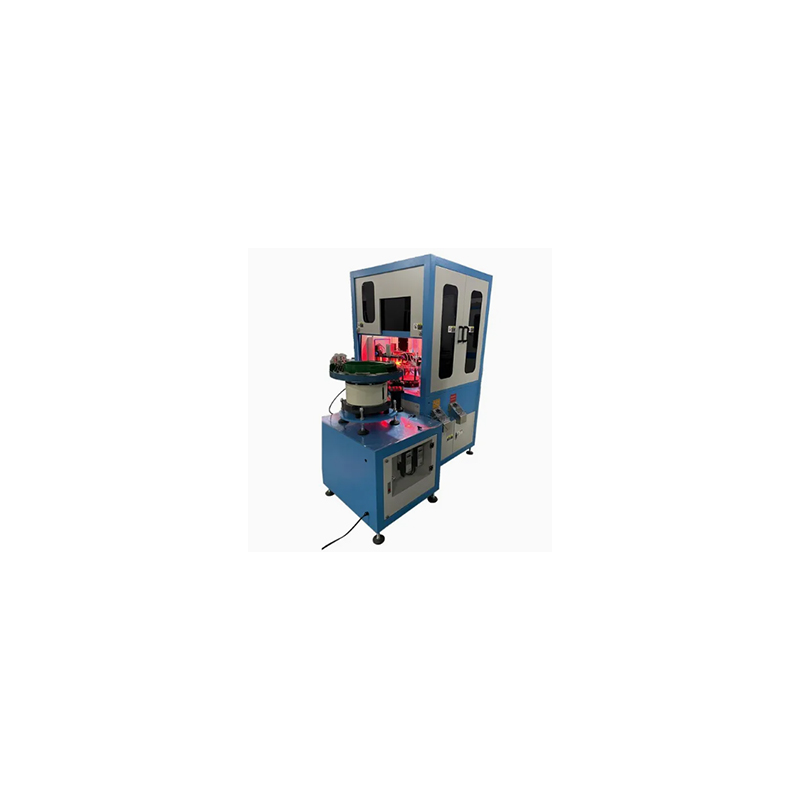

Optický třídicí stroj čtvercového matice využívá vibrační podavač typu mísy a je vybaven vlastními stopami a směrovými nástroji. Tyto nástroje byly pečlivě navrženy tak, aby bezpečně umístily každou čtvercovou matici, obvykle s jednou stranou plochým dolů dolů, což umožňuje kameře získat konzistentní pohledy shora dolů, čímž umožňují přesné měření.
Kromě klasifikace velikosti může stroj také identifikovat a odstranit vadné části. Vizuální systém může detekovat běžné defekty, jako je poškození rohů, praskliny, chybějící vlákna (pro matice před vlivem), těžká rez nebo nesprávná zkosení. Tato funkce kontroly kvality zajišťuje, že do obalu mohou vstoupit pouze kvalifikované ořechy.
| Položka | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Průměr drátu (mm) | Φ3,0-F8.0 |
Φ8.0-F16.0 |
Φ1.2-F3.0 |
Φ8-F20 |
| Šířka hlavy (mm) | Φ5-F15 |
Φ10-F25 |
Φ2,5-F8 |
Φ8-F35 |
| Výška hlavy (mm) | 2-10 | 2-25 | 0,5-7 |
|
| Délka pod hlavou (mm) | 5-70 | 15-120 | 1,5-12 |
|
| Třídění přesnosti (mm) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
| Třídění rychlosti (PCS/min) | 100-600 | 100-400 | 100-900 | 100-600 |
| Tlak vzduchu (kg/cm³) |
5 |
|||
| Počítač | Průmyslový počítač | |||
| Digitální fotoaparát | Basler | Basler |
Basler |
Basler |
| Čistá/hrubá hmotnost (kg) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Dimensipn stroje (l*w*h) mm | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
| Dimenze po konstrukci (hostitel/vibrační místo+počítačová základna) (l*w*h) mm |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
Prodejní body stroje optického třídění čtvercové matice je, že může přesně a rychle třídit čtvercové ořechy. Jeho kamera může zachytit z několika úhlů, takže vadné produkty je v podstatě nemožné uniknout detekci. Rychlost je také rychlejší než manuální provoz a přesnost zůstává stejná i po nepřetržitém provozu po dobu několika hodin.
